При видимой сложности переключатели на самом деле имеют довольно примитивную конструкцию. Переключение скоростей происходит из-за изменения натяжения тросика, т.е. по сути переключатели – это простейшая механическая конструкция. Соответственно и в настройке нет ничего сложного. А начинать настройку надо с заднего переключателя. Но если плохо работает какой-то один, то только его и потребуется настроить.

Настройка заднего переключателя

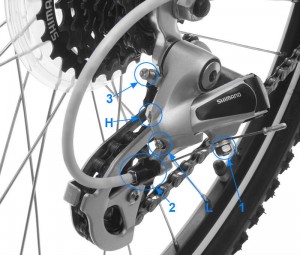

Cначала убедитесь, что переключатель не погнут. Если натяжитель цепи (лапка снизу, с двумя роликами) параллелен звездам кассеты, то все хорошо. Если нет, то скорее всего погнут не сам переключатель, а петух — крепление переключателя к раме. Его легко выпрямить, потянув за переключатель, но не тяните за один натяжитель цепи! – он согнется раньше, чем выпрямится петух, а его уже не так просто выпрямить. Но лучше перестраховаться и выпрямить его А теперь сама настройка. Выбираем большую скорость, при которой цепь сзади стоит на самой маленькой звезде. На переключателе есть 2 винта с маркировками H и L (см. картинку). Крутим винт H (High) так, чтобы ролик переключателя стоял на одной линии с маленькой звездой. Теперь выбираем меньшую скорость – самая большая звезда сзади. И также крутим винт до выравнивания ролика с большой звездой, но теперь с маркировкой L (Low).

После этого надо натянуть трос, при этом на манетке заднего переключателя должна стоять максимальная скорость. Убедитесь, что тросик четко лег в канавку у фиксирующего болта (на картинке обозначен цифрой 1) и затяните болт. Закрепить трос надо хорошо натянув. Если цепь плохо спадает на меньшие звезды, ослабьте натяжение троса регулятором (на картинке обозначен цифрой 2). Если плохо залезает на большие, то нужно натянуть трос, выкручивая регулятор натяжения. На некоторых моделях этот регулятор есть и возле монетки, что позволяет регулировать натяжение тросика на ходу.

Теперь последняя регулировка. Поставьте цепь спереди на маленькую, а сзади на самую большую звезду и прокрутите педали назад. Крутя винт натяжения (на картинке обозначен цифрой 3) добейтесь того, чтобы верхний ролик заднего переключателя находился как можно ближе к звезде, но не касался ее. Это нужно для наиболее плавного переключения скоростей. Теперь поставьте максимальную скорость – спереди большая звезда, сзади самая маленькая и убедитесь, что и в таком положении ролик не касается звезды кассеты. На дешевых переключателях этой регулировки может и не быть.

Настройка переднего переключателя

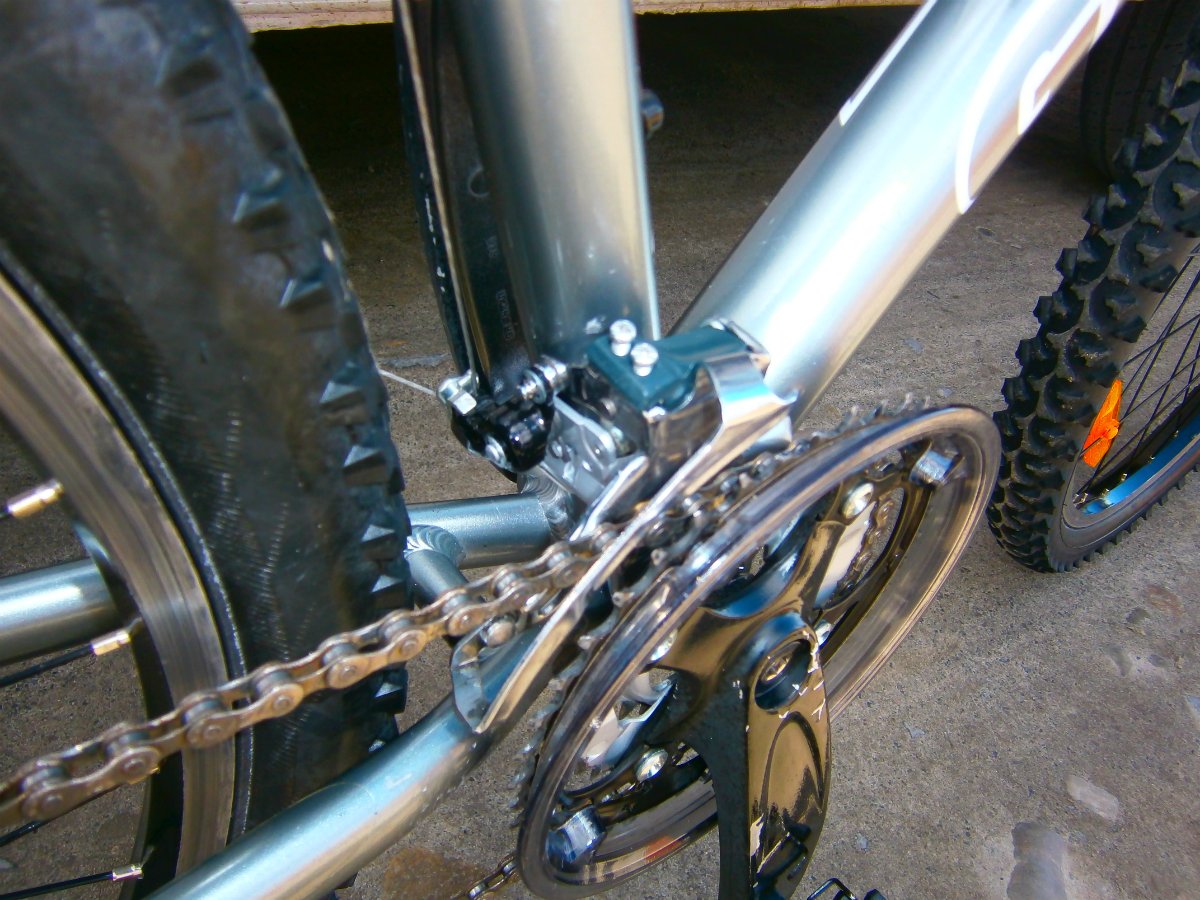

Передний переключатель отрегулировать будет даже проще чем задний. Но важно чтобы он был правильно установлен. Когда цепь стоит на самой большой звезде, от звезды до рамки переключателя должно быть от 1 до 3 мм. И рамка должна быть параллельна звездам. Если все так, то можно начинать настраивать. Выставьте минимальную скорость – сзади самая большая, а спереди маленькая звезда. Ослабьте натяжение тросика и крутите винт с маркировкой L (Low (где он находится видно на картинке)) пока между цепью и рамкой переключателя не останется миллиметровый зазор. После этого закрепляем тросик винтом (на картинке обозначен цифрой 4) с хорошим натяжением. Нужно следить, чтобы он лег в специальную канавку возле винта. Теперь выставляем максимальную скорость, когда спереди цепь на самой большой звезде, и крутим винт с маркировкой H (High), чтобы зазор между цепью и внутренней плоскостью рамки составил миллиметр. Если после этого цепь все равно неохотно залезает на большую звезду отверните немного винт H. Теперь садимся на велосипед и пробуем как работает переключатель на ходу. Если цепь плохо переключается на пониженную скорость (меньшие звезды) покрутите регулятор натяжения тросика, расположенный на монетке переднего переключателя на руле, чтобы ослабить натяжение тросика. Когда цепь вяло залезает на большие звезды, натяните тросик этим же регулятором.

Проблемы

Если при кручении педалей с усилием, цепь проскакивает, это означает, что она растянулась и ее пора менять. Если вы ее давно не меняли, возможно придется поменять еще и звезды с кассетой, т.к. изношенная цепь быстро приводит в негодность звезды.

Если плохо включаются какие-то определенные скорости, проверьте свободно ли ходит тросик в рубашках и нет ли надломов, а также мест с расплетенной обмоткой тросика. Рубашки с надломами и те, в которых трос проходит с трудом подлежат замене, как и поврежденный тросик. Эта же проблема может быть вызвана погнутым петухом. Если переключатель внезапно вообще перестал работать, то проблема однозначно в тросике: либо он плохо закручен фиксирующим болтом, либо порвался. И еще важный момент. При переключении скоростей следите за тем чтобы не было перекоса цепи, из-за расположения ее одновременно на противоположных звездах шатуна и кассеты, а так же на средней звезде и крайних звездах кассеты. Неправильное расположение цепи показано схематически на картинке. Из-за этого происходит быстрый износ как цепи так и звезд.
