Устройство велосипеда

Велосипед классической конструкции состоит из рамы, шарнирно закреплённой на ней рулевой вилки с рулём и передним колесом, заднего колеса, седла на подседельном штыре, педалей с кривошипами (чаще называемыми шатунами), цепной передачи и тормозов. Дополнительно велосипед может оборудоваться одним или двумя амортизаторами, багажником, светотехникой (лампами и/или световозвращателями — катафотами), звуковым сигналом, подставкой-«подножкой».

---

Колёса

Как правило, на велосипеде устанавливаются два колеса одинакового диаметра. Каждое колесо состоит из обода, который соединяется с втулкой с помощью спиц, резиновой камеры (она аналогична автомобильной, но более тонкая) и покрышки (шины) с протектором. Шире протектор у горных велосипедов, он уменьшает тормозной путь велосипеда и защищает камеру от проколов стеклами, гвоздями и т. д. при движении по асфальту.

---

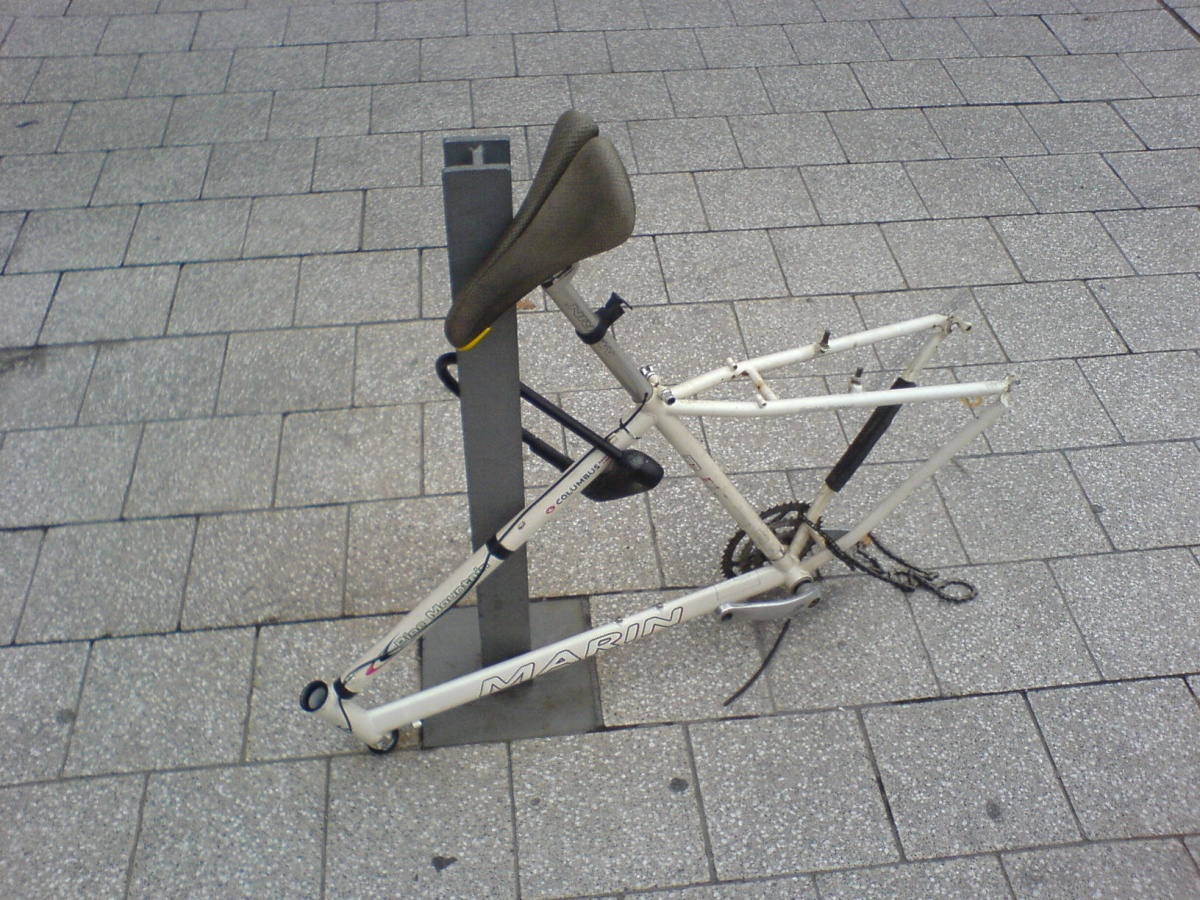

Рама

Рама — часть велосипеда, к которой крепятся другие его компоненты — колёса, педали, седло, руль. По мнению многих, рама — самый главный и дорогостоящий компонент велосипеда.
Классическая рама состоит из труб, или перьев, образующих два треугольника — передний и задний, причём задний треугольник раздвоен и образует заднюю вилку для крепления заднего колеса. Такая форма обеспечивает наибольшую жёсткость рамы при минимальном её весе.
Передний треугольник образован подседельной трубой, соединяющей седло и каретку; нижней трубой, соединяющей каретку с рулевой колонкой; и верхней трубой, соединяющей рулевую колонку с подседельной трубой. Задний треугольник образован двумя парами труб, идущих от подседельной трубы и каретки к втулке заднего колеса.
Существуют рамы без верхней трубы или с верхней трубой, идущей рядом с нижней. Такие рамы называются открытыми. Открытая рама тяжелее закрытой с аналогичными характеристиками, но на велосипед с открытой рамой удобнее садиться и слезать. В прошлом велосипеды с открытой рамой использовались женщинами (можно было сесть на велосипед, будучи в юбке и не нарушая приличий), из-за чего их часто называют «женскими». Сейчас они популярны среди обоих полов.

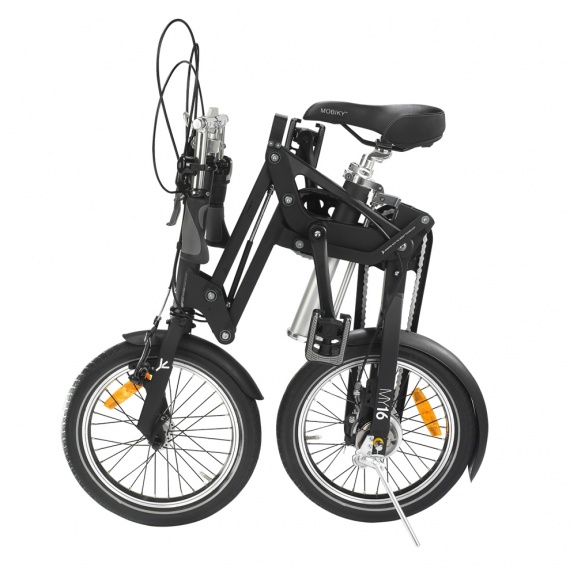

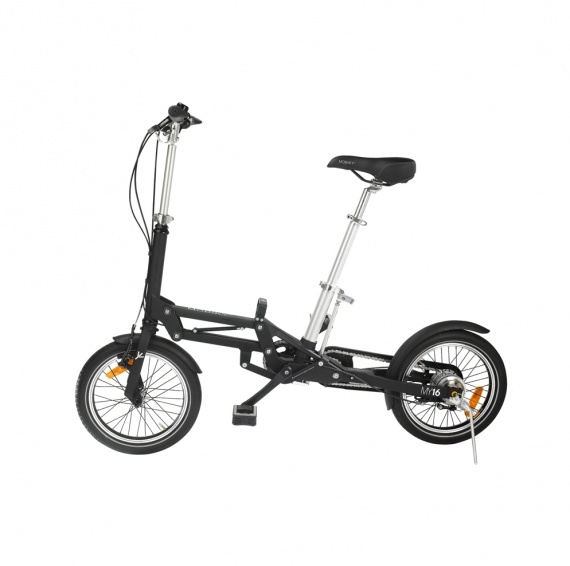

Рамы для городских и детских велосипедов иногда делают складными, что удобно при хранении и транспортировке велосипеда (например, в Московском метрополитене запрещено провозить велосипеды, кроме складных и детских). Складные рамы, как правило, делаются открытыми.
Комфортабельность рамы и ходовые качества велосипеда зависит от мягкости материала. Мягкие рамы лучше поглощают вибрацию и имеют лучший накат (в тяжелом транспорте этот параметр называется «выбег») на неровных поверхностях. Жёсткие рамы позволяют передавать энергию от педалей к колёсам с меньшими потерями.

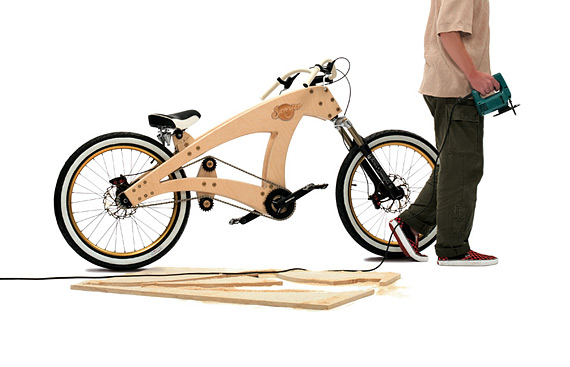

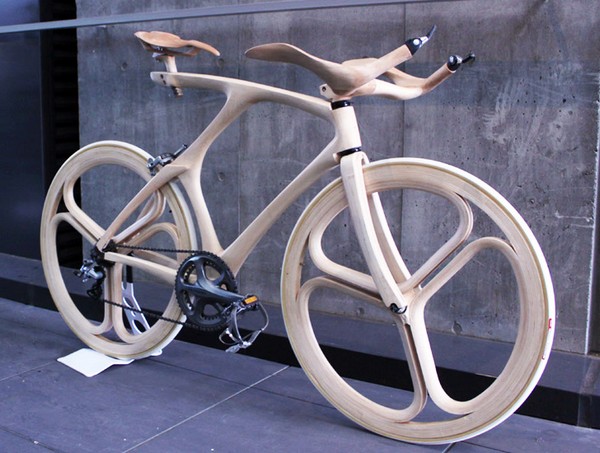

Рамы могут делаться из стали, сплавов алюминия, титана, магния, а также из углепластика (карбона).
Хорошие стальные рамы делают из хромомолибденовых сплавов. Рамы из хромомолибденовой стали (Cr-Mo steel) лишь немного тяжелее, чем алюминиевые, комфортабельны благодаря своей относительной мягкости и обладают отличными усталостными характеристиками. Если всё же стальная рама страдает от усталости материала, она даёт знать об этом скрипом и снижением жёсткости. Сейчас Cr-Mo используется в производстве рам для велосипедов ВМХ и туристских велосипедов (en:Touring bicycle). Также обширно используется в горных велосипедах, так как Cr-Mo обеспечивает достаточную жесткость и прочность.
Рамы из других марок стали (hi-ten, высокоуглеродистые) отличаются низкой прочностью и большим весом и используются только в дешёвых велосипедах.
Алюминиевые рамы легче стальных и жёстче. Благодаря этому они часто используются для гоночных моделей. Однако усталостные характеристики алюминия плохи.
Титановые рамы также весьма легки, но титан — достаточно дорогой металл, что часто является недостатком. Титановые рамы не боятся ни холода, ни жары, ни химических веществ, и практически вечны.
Магниевые рамы легки примерно так же, как титановые. Магний очень неустойчив к коррозии, поэтому такие рамы необходимо беречь от царапин. Кроме того, магний, как и алюминий, имеет плохие усталостные характеристики.

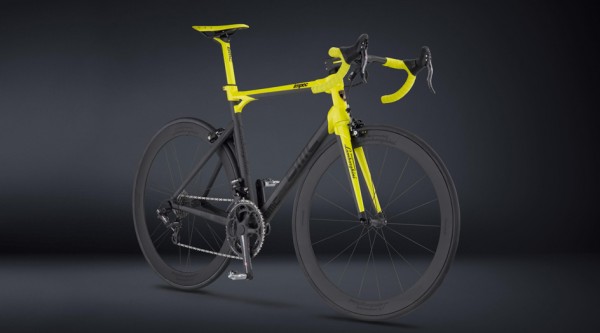

Рамы из углепластика (карбона) легче всех остальных, но очень дороги. Их главным недостатком, кроме цены, является хрупкость: карбон может быть повреждён сильным точечным ударом.
В настоящее время на большинстве велосипедов используются рамы из алюминиевых сплавов, вытеснившие стальные с массового рынка. Дорогие гоночные велосипеды используют либо алюминиевые рамы с карбоновыми задними перьями, либо полностью карбоновые. Другие материалы (титан, скандий, магний) — скорее, экзотика.

---

Вилка

Служит для соединения переднего колеса, руля и рамы. Может быть жёсткой или со встроенным амортизатором. Также на вилку крепятся тормоза, крыло, датчик скорости и другое вспомогательное оборудование.
Жёсткие вилки дешевле и легче.
Амортизационные вилки повышают комфортность езды по неровной поверхности, улучшают сцепление с дорогой на неровностях. Они более дорогие, тяжёлые, при педалировании поглощают часть энергии. Амортизационные вилки различаются принципом работы, ходом вилки, наличием различных настроек. Зачастую к таким настройкам относятся: Включение и выключение амортизирующих функций(это позволяет снизить потери энергии при вращении педаль) и регулировка амортизаторов.

---

Передача

Крутящий момент с оси каретки(вращаемой кривошипами с педалями) на заднее колесо обычно передаётся с помощью цепной передачи. Она состоит из ведущих звёзд, ведомых (задних) звёзд, собственно цепи и дополнительных механизмов. Совокупность ведущих звёзд называется системой, совокупность ведомых звёзд — кассетой.

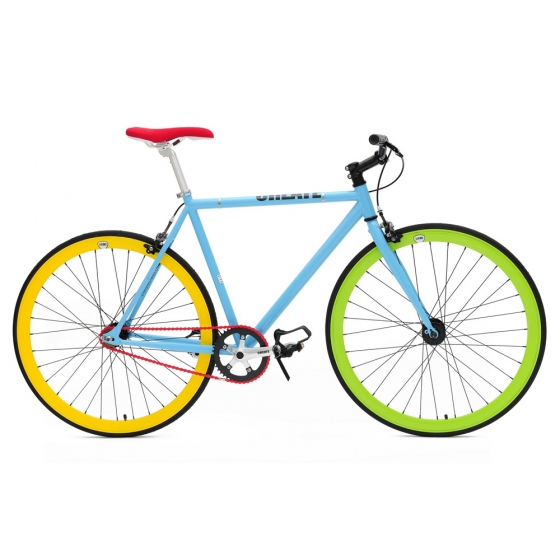

В простейшем случае велосипед имеет только по одной ведущей и ведомой звезде. Однако максимальную мощность человек развивает при достаточно узком диапазоне усилий, поэтому многие велосипеды оборудованы механизмами переключения скоростей.

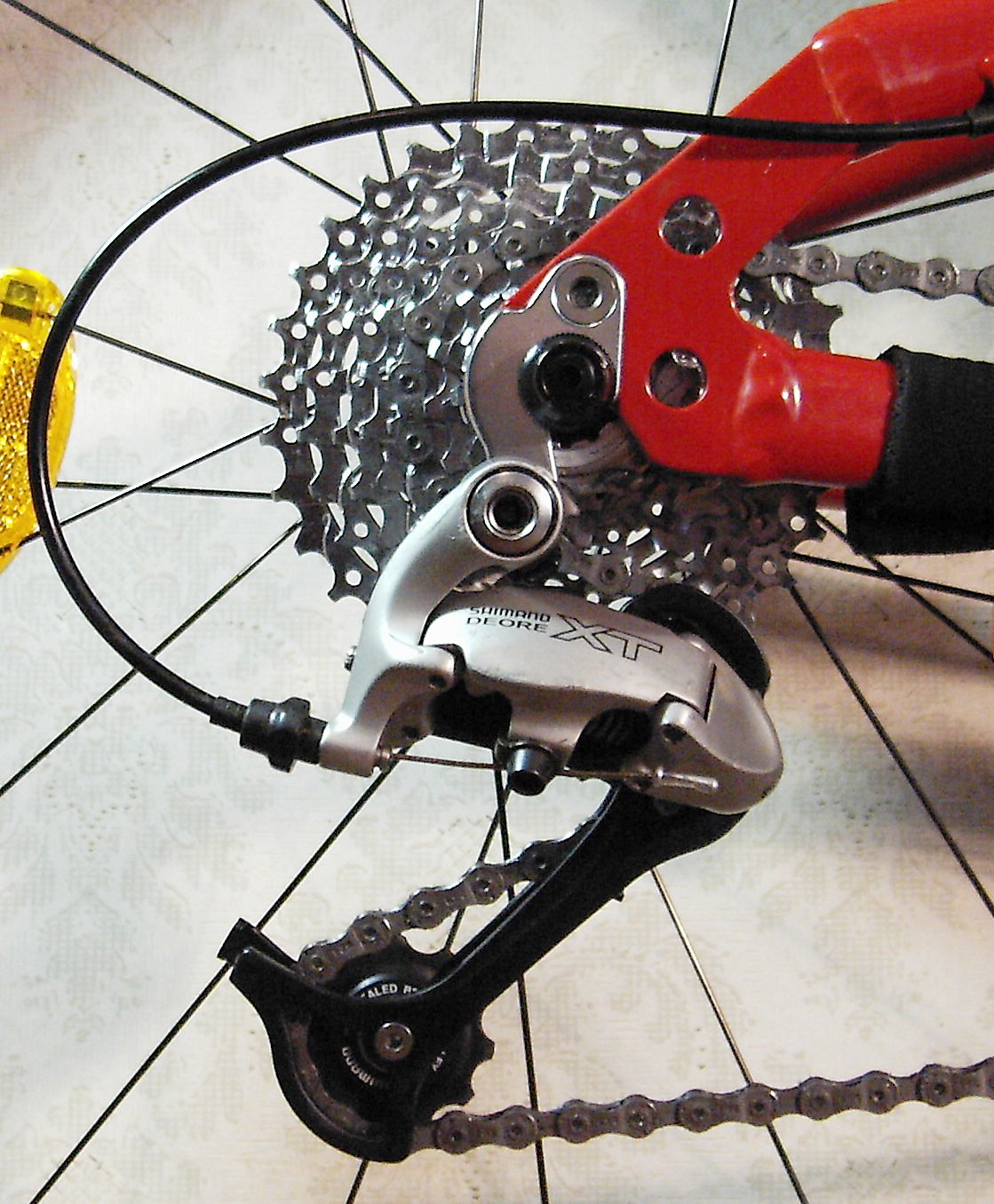

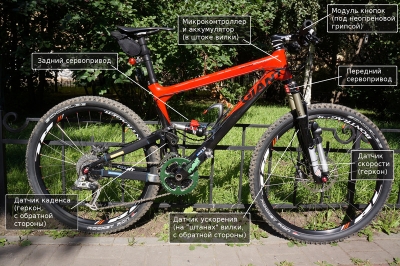

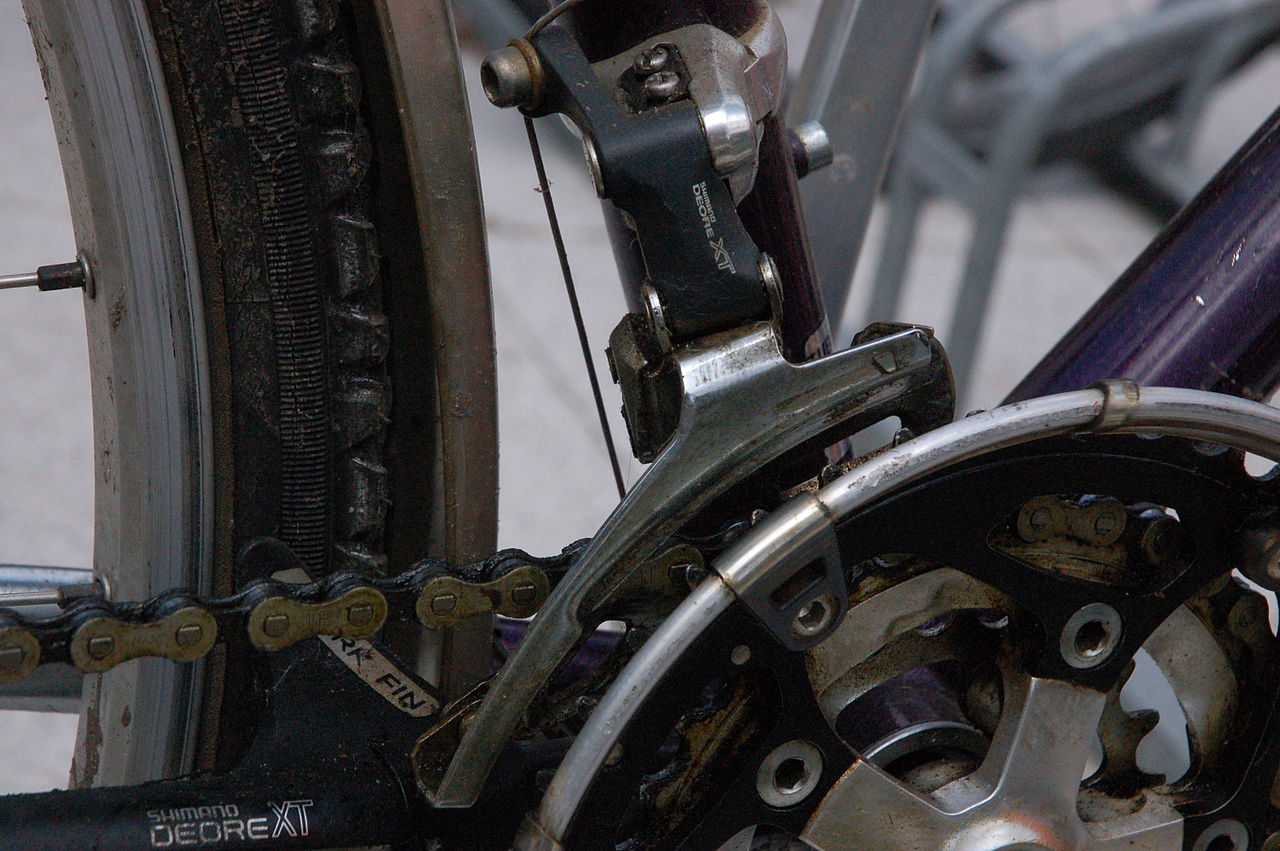

Переключатель скоростей в том виде, в каком он применяется сегодня на большинстве велосипедов, изобрёл известный итальянский велосипедист Туллио Кампаньоло (en:Tullio Campagnulo) в 1950 г. Звезды (как сзади, так и спереди) смонтированы в блоки, и переключение осуществляется с помощью бокового смещения цепи направлением её на нужную звезду. Чтобы обеспечить равномерное натяжение цепи при разных передаточных отношениях, задний переключатель оборудован специальным устройством натяжения. Велосипед может иметь от 3 до 11 ведомых звёздочек и 1—3 передних, что позволяет обеспечить до 33 передач. Впрочем, передачи зачастую частично пересекаются (например, положения 48/16 и 36/12 эквивалентны); но такое пересечение необходимо для более удобного и плавного переключения. Кроме того, эффективность передач не одинакова: при большом перекосе цепи (например, с первой передней на последнюю заднюю звезды) трение и износ цепи сильно возрастает, потому такими передачами активно пользоваться не рекомендуется.
Переключатели управляются с помощью натяжения тросиков, которое регулируется специальными ручками переключения. У велосипедов до конца 1980-х — начала 90-х натяжение тросиков регулировалось плавно, из-за чего велосипедисту необходимо было самому определять положения, соответствующие переключению на очередную передачу. Позднее получили распространение системы индексного переключения, в которых механизм дискретно управляет перемещением тросика и, соответственно, переключателя. Само переключение осуществляется нажатием кнопок или дискретным перемещением рычагов.

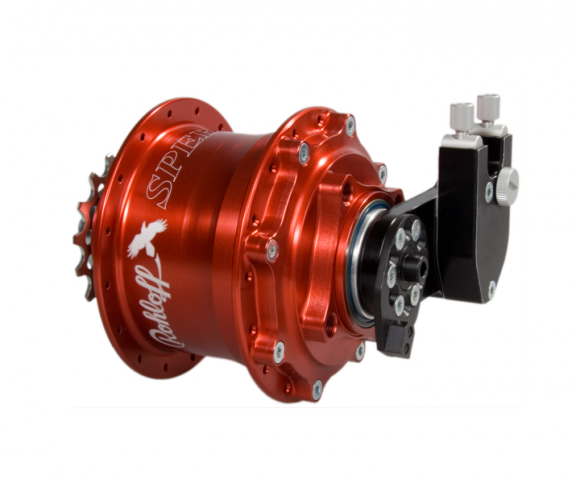

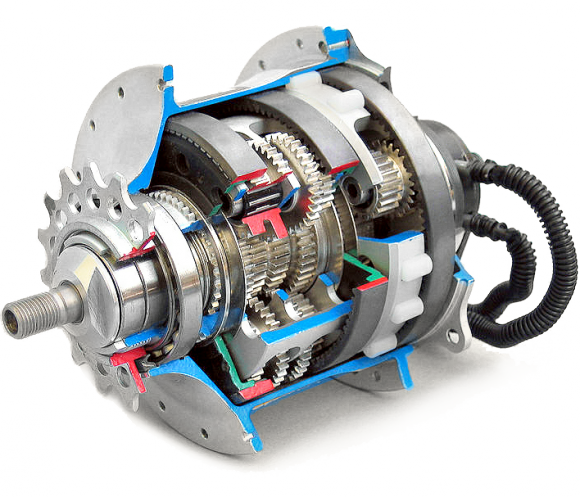

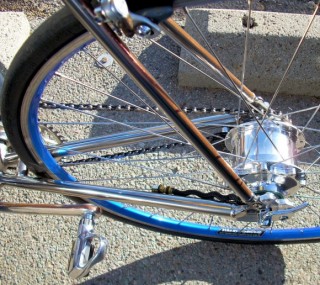

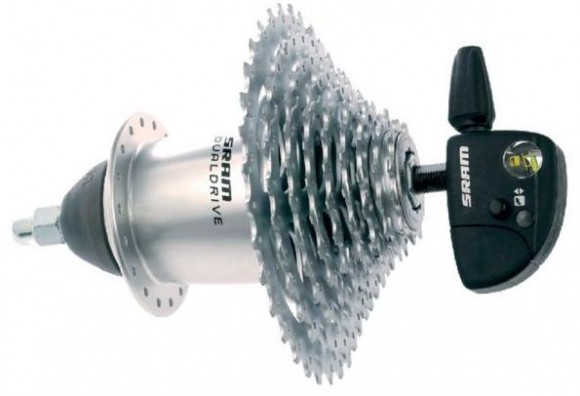

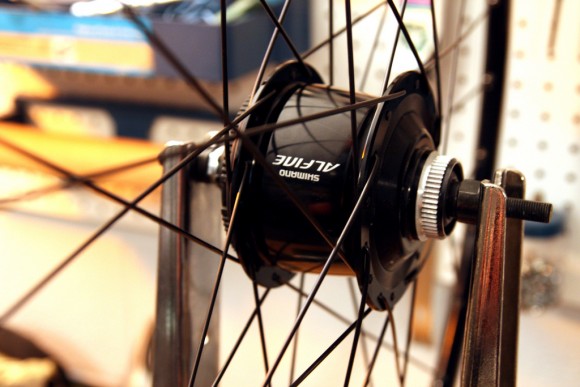

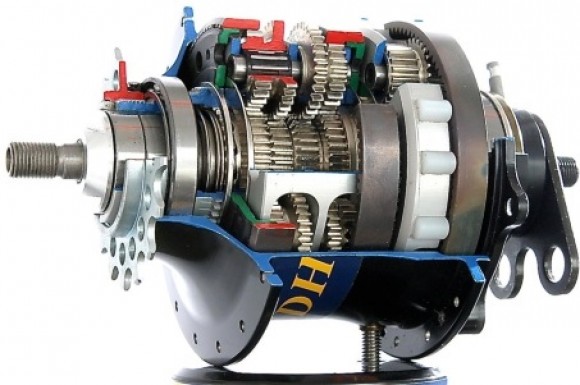

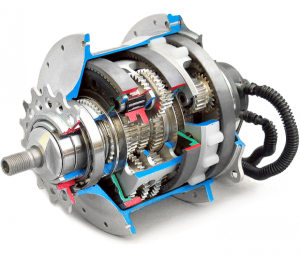

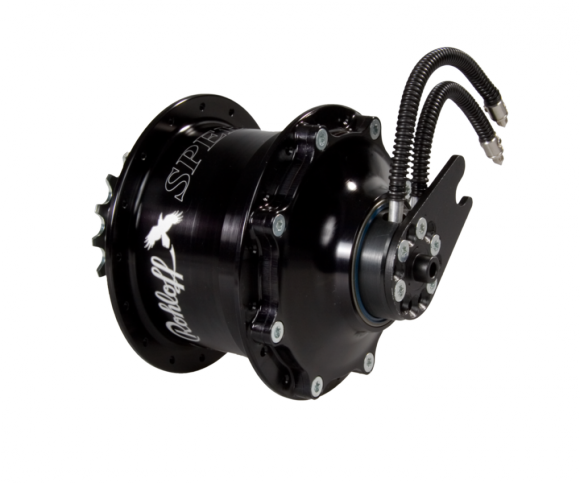

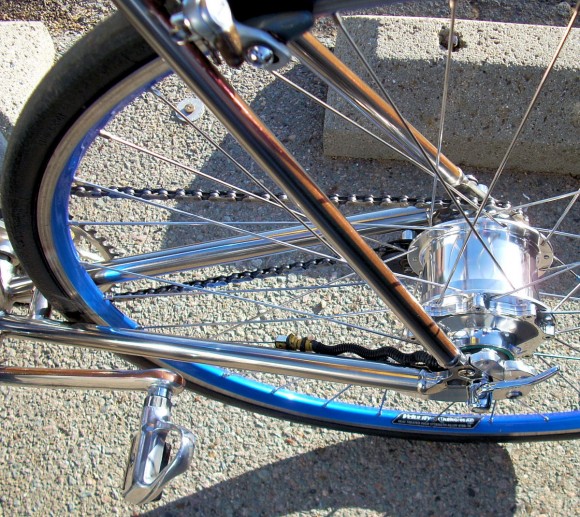

Используется и планетарный механизм переключения передач, который целиком находится в задней втулке. По сравнению с внешним переключением его механический КПД несколько ниже но он менее подвержен воздействию внешней среды и более удобен в обращении (в частности, позволяет переключать передачи, стоя на месте), поэтому активно применяется для городских и туристских велосипедов. В городских велосипедах из планетарных механизмов чаще всего применяются комбинированные трёхступенчатые и реже восьмиступенчатые, обеспечивающие переключение трёх или восьми передач и тормоз. Долгое время трёхскоростные втулки являлись самыми лёгкими и отлаженными, но в последнее время японская фирма Shimano стала выпускать восьмискоростные модели, которые по их заявлениям отлажены лучше, чем трёхскоростные. Втулки с планетарным механизмом переключения передач могут иметь вмонтированный тормоз, например, барабанный. Но существуют и облегчённые бестормозные втулки. Самые дорогие модели (например, скоростные втулки Ролофф) дают 14 передач, обеспечивая изменение передаточного соотношения более чем 500 %, но такие втулки имеют большой вес, порядка 2 килограммов.
Необходимо заметить, что отсутствие переключения передач не говорит о дешевизне велосипеда. Так, односкоростные велосипеды иногда применяются для экстремальных дисциплин («Дёрт», «Стрит») и некоторых видов велогонок (в частности, трековых) — как для увеличения КПД, так и для снижения массы.
Помимо цепной передачи неоднократно предпринимались попытки создать велосипед с вальным приводом, однако достаточно массово она стала применяться лишь в последние годы. Вальный привод имеет большую массу, но практически не требует обслуживания. Также при использовании вала отсутствует и такая традиционная для велосипеда проблема, как слетание цепи. Главный недостаток — поддерживаются только планетарные механизмы переключения. Несмотря на значительные преимущества в использовании в дорожных велосипедах вальная передача встречается ещё сравнительно редко. В простонародье такую передачу (привод) часто называют карданной, по аналогии с похожим узлом автомобилей, но в велосипедном вальном карданный вал практически не используется.
Также в последнее время появились серийные модели велосипедов с использованием шевронного ремня в качестве привода. Преимущества в отсутствии смазки и шума, большей прочности и большего ресурса по сравнению с цепью. Недостатки, как и у вальных систем, поддерживаются только планетарные механизмы переключения.
Существуют экспериментальные модели велосипедов с гидравлическим приводом.

---

Тормоза

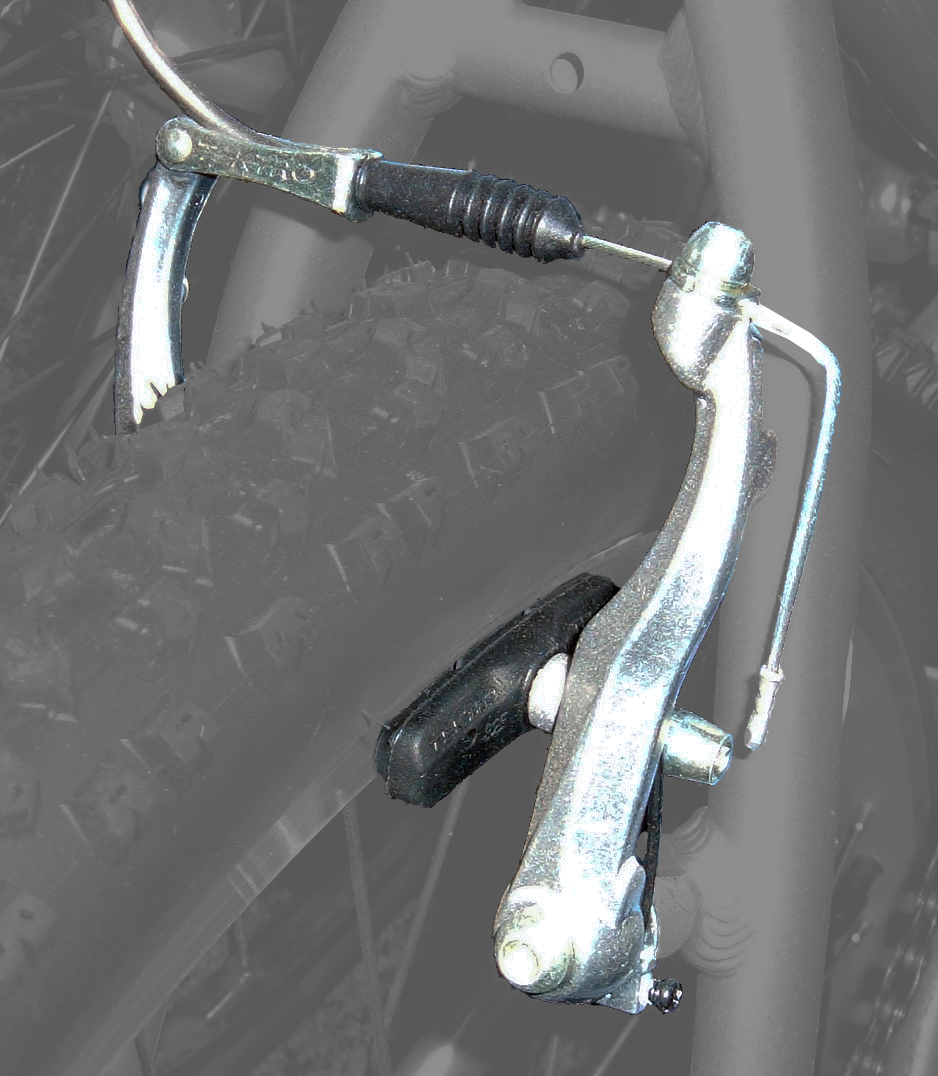

Тормоза бывают ободными (клещи, консольные, v-brake), дисковыми и барабанными. В прошлом существовали также вариации тормоза, действующие непосредственно на шину. Также в качестве особой разновидности тормоза можно рассматривать режим рекуперативного торможения у некоторых электровелосипедов.

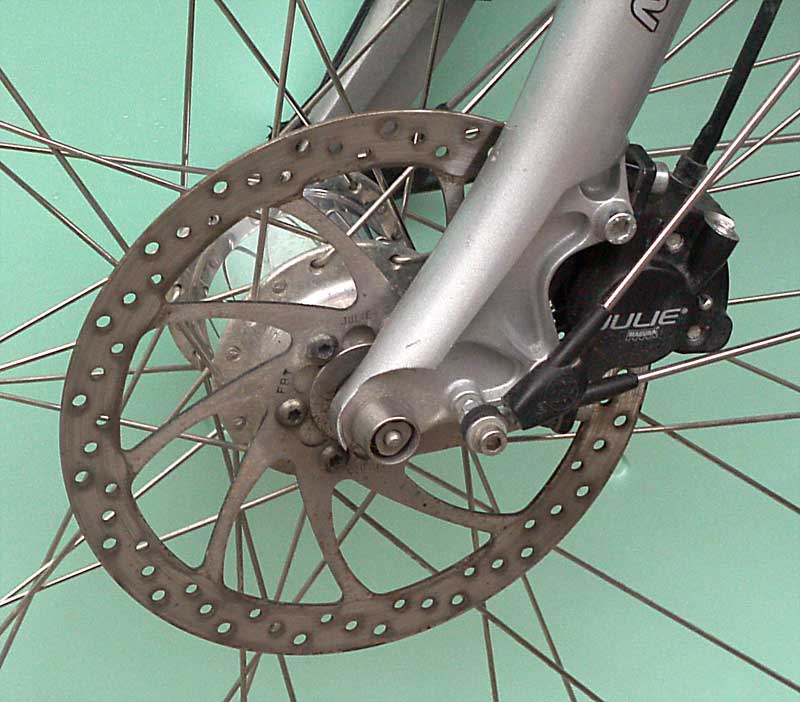

В дисковых тормозах усилие прикладывается к специальному диску, они имеют много преимуществ перед ободными:

• Они меньше засоряются при езде по грязи, так как расположены ближе к центру колеса. Ободные тормоза расположены с краю колёс и при их загрязнении сильно снижается эффективность торможения. Кроме этого, налипший вокруг клещей ком грязи может вовсе заблокировать колесо. По этой же причине (попадание абразивной грязи и пыли) при частой езде по грунту колодки и тормозные диски дискового тормоза стираются медленнее, чем колодки и обода колёс в случае тормоза v-brake.
• Качественные дисковые тормоза позволяют более плавно регулировать тормозные усилия.
• Дисковые тормоза можно использовать со слегка искривлённой геометрией колеса, в то время, как ободные начнут задевать обод и притормаживать велосипед.
• Качественные дисковые тормоза требуют обслуживания гораздо реже, чем ободные. Но обслуживание, зачастую, не может производиться в полевых условиях. Особенно это относится к гидравлическим дисковым тормозам.

В ободных тормозах усилие прикладывается к ободу колеса. Они обладают своими преимуществами перед дисковыми тормозами:

• Тормозное усилие прикладывается к ободу, тем самым уменьшается нагрузка на спицы и втулку.
• При длительном торможении (спуске с горы) ободные тормоза гораздо меньше нагреваются за счёт большей площади обода по сравнению с тормозным диском.
• Ободные тормоза очень неприхотливы, настройка очень простая, в отличие от дисковых, которые часто нужно перестраивать после снятия колеса.
• Имеют меньший, чем дисковые тормоза, вес, что важно для некоторых велоспортивных дисциплин.
• Дёшевы. Цена качественных дисковых тормозов в несколько раз выше ободных. Именно поэтому на подавляющем большинстве бюджетных велосипедов стоят ободные тормоза.

В барабанных тормозах тормозной механизм находится внутри втулки ведущего колеса, тормозное усилие прикладывается к внутренней поверхности корпуса втулки. Чаще всего приводятся в действие от педалей.
Большинство велосипедов оснащаются ручными тормозами, как наиболее безопасными и удобными. Также используются ножные тормоза, воздействующие на ведущее колесо.
По виду привода ручные тормоза делятся на механические (приводимые в движение тросиком) и гидравлические. Гидравлические обеспечивают большее тормозное усилие. Чаще используются в даунхиле, фрирайде, триале. В гидравлических тормозах используется минеральное масло или тормозная жидкость (DOT-4, DOT-5); поломку, в отличие от поломок механических тормозов, вне мастерской часто устранить нельзя, однако поломка качественного гидравлического тормоза крайне редка при правильном обслуживании. Чаще всего гидравлический привод используется для дисковых тормозов.
Ножные тормоза приводятся в действие путём вращения педалей в обратную сторону (противоположную рабочему). Такие тормоза имеют определённые преимущества, такие как защищенность от воды, грязи и снега (это обусловлено тем, что они спрятаны в задней втулке колеса), дешевы, неприхотливы в обслуживании. Но у таких тормозов есть и недостатки: действуют только на заднее (то есть ведущее) колесо, требуют определённого привыкания. Также педальный тормоз несовместим с классическим переключателем скоростей. Это ограничивает применение педального тормоза только велосипедами с одной передачей и велосипедами с планетарным переключателем передач. Иногда педальный тормоз дополняется передним ручным, обычно одного из ободных типов. Главный недостаток ножного тормоза — в случае слетания цепи задействовать тормоз невозможно, в этом случае резко повышается риск попадания в аварию. Впрочем, даже в этом случае при известной сноровке можно аварийно остановиться при помощи ног, заваливания велосипеда набок либо поставив ногу на переднее колесо перед вилкой (если не стоит переднее крыло).
При использовании ручных тормозов следует нажимать оба рычага одновременно и плавно, без рывков. Передний тормоз допускает бо́льшую силу торможения без блокировки колеса из-за высокого расположения центра масс и перераспределении нагрузки на переднее колесо при торможении. Но на переднем колесе, в отличие от заднего, нельзя допускать полную блокировку колеса — это приведёт к падению вперёд через руль, в то время как с заблокированным задним колесом можно удерживать равновесие, спускаясь, например, с крутого холма. Также резкое нажатие на рычаг переднего тормоза крайне опасно при прохождении поворота: срыв на юз переднего колеса (что случается на влажной или пыльной дороге) быстротечен, его практически невозможно выровнять и это грозит падением. Поэтому начинающим велосипедистам нажимать рычаг переднего тормоза раньше заднего опасно. Для экстренного торможения опытные велосипедисты смещают тело назад по ходу движения (свешиваются за седло), насколько это возможно, и уже тогда сильно выжимают рычаг переднего тормоза. Либо применяется блокировка заднего колеса с поворотом велосипеда перпендикулярно направлению движения и завалом на бок.
Также стоит отметить, что при правильном использовании дисковых или клещевых тормозов передние тормозные колодки изнашиваются быстрее задних. Кроме этого, не рекомендуется применять торможение задним тормозом с юзом, так как это может быть небезопасно и приводит к быстрому износу задней покрышки.

---

Седло

Седло является важной частью велосипеда: большинство проблем с комфортом связаны с неудобным седлом.
Широкие и мягкие сёдла менее удобны для педалирования, потому что мешают работе ягодичных мышц. Узкие жёсткие сёдла позволяют мышцам работать более правильно, что делает их более удобными при регулярной езде, особенно на большие дистанции. Однако с непривычки могут вызывать неприятные ощущения в области таза.
Помимо правильной формы седла, на комфорт и эффективность езды влияет правильная посадка, которая регулируется высотой подъёма подседельного штыря, а также наклоном и продольным положением седла. Иногда подседельный штырь может включать в себя амортизатор, смягчающий удары при езде по неровной поверхности.
Различают мужские и женские седла. Так же существуют сёдла с различными дополнениями, например, воздушные вырезы.

---

Педали

Педали предназначены для передачи мускульного усилия через трансмиссию на колесо. Внутри педали находятся подшипники, позволяющие оси педали свободно вращаться относительно площадки педали. Ось педали вкручивается в шатун, причём на правой педали резьба правая, а на левой — левая.
Для повышения эффективности педалирования существуют приспособления, обеспечивающие фиксацию ноги на педали, позволяя тем самым не только толкать, но и тянуть педаль. При этом одновременно работают обе ноги, что увеличивает вращающий момент и снижает нагрузку на колени, работает большее количество мышц. Такие приспособления практически исключают соскальзывание ноги с педали при быстрой езде по сильно пересечённой местности, но увеличивают вероятность падения из-за застревания ноги на педали на низких скоростях.

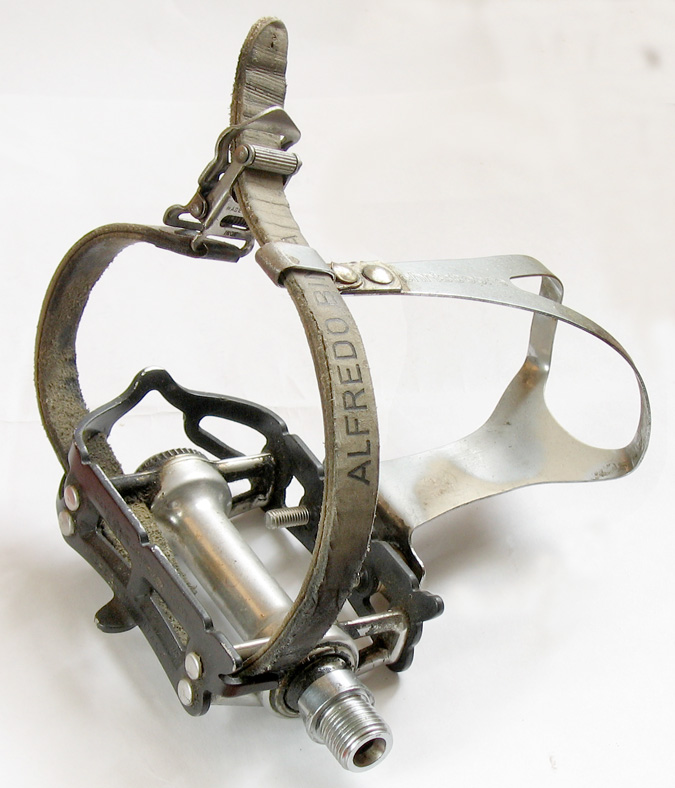

До недавнего времени фиксация ног на педалях осуществлялась преимущественно с помощью туклипсов — специальных скоб и ремешков, «привязывающих» ногу к педали. Туклипсы опасны тем, что при падении велосипедист может не успеть вынуть ногу. Современные велосипеды оборудуются «контактными» педалями, работающими как автоматический замок, который отстёгивается специальным движением ноги (например поворотом стопы на 15-20 градусов в горизонтальной плоскости).

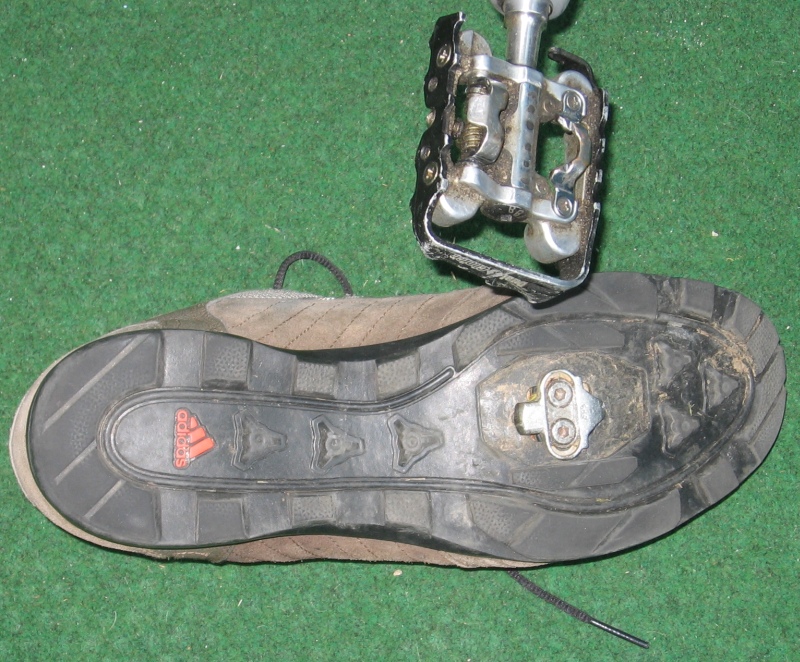

Контактные педали требует специальных, совместимых с ними, велотуфлей, а, точнее, ответной части (шипов) совместимой системы. Для удобства педалирования подошва велотуфлей обычно делается жёсткой. В туристических моделях велотуфель, предназначенных для непродолжительных прогулок пешком, вокруг крепления шипа делают специальные выступы протектора, защищающие шип от стирания об асфальт, подошва таких велотуфель может быть более гибкой. Хождение в спортивных велотуфлях крайне неудобно и может их повредить.

---

Другие компоненты и принадлежности

Руль служит для управления велосипедом. С помощью выноса он крепится к вилке переднего колеса. Форма руля может быть различной и зависит от назначения велосипеда.
Звуковой сигнал (звонок или гудок) позволяет привлечь внимание в опасных ситуациях. Это особенно важно из-за того, что велосипед перемещается почти бесшумно и прохожие могут слишком поздно его заметить. В некоторых странах (в том числе и России) наличие звукового сигнала является обязательным при перемещении по дорогам.
Световозвращатели («катафоты») или фонари также являются обязательными во многих странах при движении в тёмное время суток. Обычно используется белый фонарь (или световозвращатель) спереди, красный — сзади; красные, жёлтые или оранжевые — на колёсах и педалях.

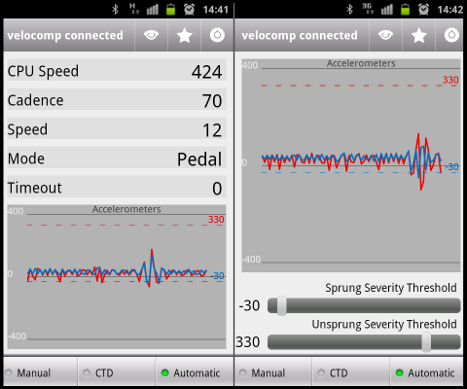

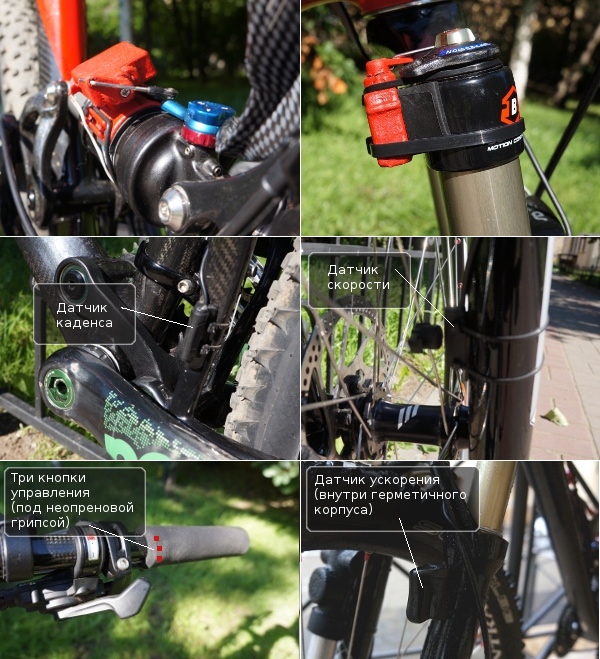

Велокомпьютер подсчитывает скорость и пройденное расстояние и другие параметры поездки. Для той же цели может быть использован GPS-приёмник.
Зеркало заднего вида повышает безопасность езды по дорогам общего пользования.
Велосипедный замок (противоугонный замок) позволяет оставлять велосипед без присмотра на улице или велосипедной стоянке, привязав к столбу, дереву, перилам, парковочным местам и др. В связи с этим велозамок расширяет возможные горизонты использования велосипеда. Замки различают по конструкции (жесткие, с тросом, с цепью), по способу запирания (на ключ или кодовый замок), по длине (в основном от полуметра до двух метров), толщине.
Велосипедные очки защитят от попадания в глаза пыли и песка, поднимаемого транспортными средствами, от мошек, от мелких камней из под колёс впередиидущих участников движения, от ударов по глазам веток, от иссушения глаз. Велосипедные очки обязаны отличаться от обычных по сопротивлению на удар. То есть не должны разбиваться, раскалываться, так как осколки обычных очков повредят глазное яблоко. Описанному отвечают очки соответствующие стандарту ANSI Z87.1 .
Велосипедный шлем наиболее важный (наряду с очками) вид защитного снаряжения велосипедиста.
Велосипедные трусы и штаны, в отличие от обычных, хорошо обтягивают тело (за исключением моделей для экстремальных дисциплин, таких, как фрирайд). Обычно они снабжены накладкой из мягкого материала («памперс»), защищающей промежность от возникновения потёртостей и смягчающей удары о седло. Велотрусы и велоштаны являются одновременно верхней и нижней одеждой, надевать под них нижнее белье (кроме термобелья в холодную погоду) не следует.
Велосипедные перчатки защищают ладони от истирания рулём. По этой причине при спортивной езде или езде на заметные расстояния (несколько десятков километров и более) это такая же необходимая вещь, как и велосипедные очки. Обычные велосипедные перчатки беспалые. При отрицательных температурах воздуха к функции велосипедных перчаток добавляется согревание — используются пятипалые, а также трёхпалые (попарно объединены указательный палец со средним и мизинец с безымянным) и типа «варежка».

Весь материал взят с русскоязычной версии википедии

Велосипеды в настоящее время

Европа

В настоящее время велосипеды наиболее популярны в странах Северной и Западной Европы. Самая «велосипедная» страна Европы — Дания, средний житель этой страны проезжает за год на велосипеде 893 километра. Следом идут Нидерланды (853 км). В Бельгии и Германии средний житель проезжает за год на велосипеде около 300 километров. Наименее популярен велосипед в странах Южной Европы — среднестатистический испанец проезжает за год на велосипеде всего 20 километров.

Современная популярность велосипеда в Европе — результат проводимой правительствами политики, так как популяризация велосипеда способствует разгрузке центров городов от автомобилей, улучшению экологической обстановки, а также улучшает здоровье людей.
Для популяризации велосипеда и велосипедного туризма принимаются следующие меры: устройство велосипедных дорожек и прочей инфраструктуры; меры, облегчающие использование велосипеда в сочетании с общественным транспортом (велосипедные стоянки, как правило, крытые, а зачастую и охраняемые, на вокзалах и автостанциях, оборудование пассажирских поездов специальными вагонами для пассажиров с велосипедами и тому подобное). По инициативе Европейской федерации велосипедистов ведётся создание сети паневропейских велосипедных трасс EuroVelo.
Во многих крупных городах Европы (а также и США) существуют системы проката велосипедов, которые включают в себя множество специальных парковок, на которых можно автоматически (по кредитной карте или специальному абонементу) брать велосипед. Возвращать велосипед можно на любую удобную парковку. Такие системы есть в Стокгольме, Париже (Vélib'), Лондоне и других городах.
В Копенгагене можно взять велосипед напрокат бесплатно, причём на любой срок. Такие велосипеды под угрозой штрафа запрещено использовать вне Копенгагена. Необычный дизайн и раскраска велосипедов не позволяют выдать их за собственные. Аналогичная бесплатная программа есть в баскской столице Витории (c 2004 г.), а также действовала в Хельсинки до 2010 года. Бесплатно арендовать велосипед можно и на территории парка Hoge Veluwe в Нидерландах, и в других местах. В Амстердаме, называющем себя велосипедной столицей Европы, есть даже специальная гостиница для велосипедистов, Van Ostade Bicycle Hotel. Можно арендовать водный велосипед, велосипед-тандем и даже велосипед для 8 человек. В этом городе велосипеды — обычное средство передвижения, куда более распространённое, чем автомобили. Отчасти это связано с недостатком и дороговизной парковок в Амстердаме и других крупных городах. В Финляндии велосипеды повсеместно используются, несмотря на суровый климат. На них принято ездить и зимой.
В России велосипед распространён слабо, особенно в крупных городах. Например, в Москве этот вид транспорта не пользуется такой популярностью, как в Европе; даже летом.

Азия

Во многих странах восточной и юго-восточной Азии, таких как Китай, Индия и Индонезия, велосипед является одним из основных средств передвижения благодаря своей дешевизне. Однако использование велосипедов в азиатских странах, в частности в Китае и Индии, сокращается, благодаря тому, что их жители переходят на автомобили, мотоциклы и мопеды. Иногда власти принимают меры против велосипедного транспорта, поскольку он мешает движению автомобилей. Так, в декабре 2003 года в Шанхае движение велосипедов было временно запрещено. Китай также является основным производителем велосипедов, в частности благодаря тому, что в последние десятилетия большинство велосипедных фирм перевели производство в эту страну. Порядка 95 % велосипедов производится в Китае.

Применение

Почтовые службы многих стран используют велосипеды с конца XIX века. Так, британская почта (англ. Royal Mail) использует велосипеды с 1880-х. Общее количество почтальонов-велосипедистов составляет 37 000 в Великобритании, 27 500 в Германии, 10 500 в Венгрии.
Полиции многих стран используют велосипеды для патрулирования улиц, особенно в сельских районах. Велопатрули, как и велосипедная почта, появились в конце XIX века. К примеру, полиция английского графства Кент закупила 20 велосипедов в 1896 году, а к 1904 году число полицейских велопатрулей составило уже 129. Преимуществами велопатрулей является свобода от автомобильных пробок, возможность патрулировать в пешеходных зонах, возможность скрытно подобраться к подозреваемому.
В Великобритании велосипеды традиционно используются для доставки газет. Это позволяет брать на работу подростков, у которых ещё нет водительских прав. В бедных странах велосипеды иногда используются для доставки обедов.
Так же велосипеды используются в «скорой помощи» Лондона, Таллина и многих других городов, позволяя медикам быстрее добираться до пациентов по городским пробкам. Даже автомобильная индустрия использует велосипеды. На заводе «Мерседес-Бенц» (нем. Mercedes-Benz) в Зиндельфингене (нем. Sindelfingen), Германия, рабочие передвигаются по территории завода на велосипедах. У каждого отдела — велосипеды своего цвета.
 Велосипеды использовались в военном деле. В ходе англо-бурской войны (1899-1902) обе стороны (Великобритания и южноафриканские республики) использовали велосипеды в разведке и для доставки сообщений. Специальные части патрулировали железные дороги на велодрезинах. В первой мировой войне обе стороны активно использовали велосипеды в разведке, для доставки сообщений, для транспортировки пострадавших. Япония успешно использовала велосипеды для вторжения в Китай в 1937 году и для вторжения в Сингапур через Малайзию в 1941.В вермахте велосипедами были оснащены самокатные роты, входившие в состав разведывательных батальонов всех пехотных дивизий. Велосипеды позволяли скрытно и внезапно перебросить тысячи солдат, застав противника врасплох. Кроме того, они не требовали ни грузовиков для своей переброски, ни дефицитного топлива. Союзники использовали в своих операциях парашютистов, экипированных складными велосипедами. Велосипеды использовались партизанами для перевозки грузов в ходе вьетнамской войны. В Швеции велосипедные войска просуществовали до 2001, а в Швейцарии — до 2003. По некоторым данным, велосипеды использовались американскими частями спецназа в ходе афганской кампании.
В цирке на двухколёсных велосипедах ездят медведи и обезьяны, а на трёхколёсных — слоны. Чрезвычайно популярны и разнообразны также акробатические трюки с использованием велосипедов.

Велосипедные гонки

Велогонки начали проводиться сразу после изобретения велосипедов. Первые гонки проводились на велосипедах «пенни-фартинг» и других опасных велосипедах, что часто приводило к травмам. С 1890-х стали популярными многодневные велогонки. К ним относится старейшая из регулярных велогонок — 1200-километровая гонка «Париж-Брест-Париж», впервые прошедшая в 1891 году. Эта велогонка не состояла из этапов: секундомер включался на старте и выключался, когда спортсмен достиг финиша. Велосипедист сам решал, сколько времени ему тратить на сон. Веломногодневка «Тур де Франс», проводящаяся с 1903 года, относится к категории гранд-туров — самая популярная и престижнейшая из всех существующих велогонок.
Кроме многодневных велогонок, есть и велогонки на короткие дистанции. В США популярны велогонки на дистанции до 5 км. В последнее десятилетие приобрели популярность велогонки на горных велосипедах — кросс-кантри. Близок к ним велокросс — гонки на велосипедах, очень похожих на шоссейные, по пересечённой местности. Для гонок на велодромах используются специальные трековые велосипеды, без переключения скоростей. Гонки, кроме того, делятся на индивидуальные и командные. Существует большое количество видов и дисциплин велосипедных гонок, в том числе и экстремальных.

Велосипедные рекорды

268,83 км/ч (с уменьшенным сопротивлением воздуха) Фред Ромпельберг (Нидерланды) установлен на Бонневильской соляной равнине (штат Юта, США) в 1995 году.

133,28 км/ч (82,819 миль/ч) - установлен Сэмом Уиттингемом на лежачем велосипеде Varna Diablo конструкции Георгия Георгиева 18 сентября 2009 года в Батл-Маунтин, Невада, США.

Весь материал взят с русскоязычной версии википедии

Сведения о велосипедах и самокатах до 1817 года сомнительны. Так, рисунок двухколёсного велосипеда с рулём и цепной передачей, приписываемый Леонардо да Винчи, или его ученику Джакомо Капротти, по мнению многих, является подделкой. На витраже в церкви Св. Егидия в английской деревне Stoke Poges изображена человеческая фигура на чём-то вроде самоката, которую Н. Певзнер называет «изображением потешной лошадки, выполненным в XVII веке (C17 representation of a hobby horse)». Самокат якобы 1791 года, приписываемый графу де Сивраку (Comte de Sivrac) — фальсификация 1891 года, выдуманная французским журналистом Луи Бодри. В действительности никакого графа де Сиврака не было, прототипом его стал Джин Хенри Сиврак, получивший в 1817 году разрешение на импорт четырёхколёсных экипажей.

Легендой, скорее всего, является и история о крепостном крестьянине Артамонове, который якобы сконструировал велосипед примерно в 1800 году. Согласно этой легенде, изобретатель совершил успешный пробег на своём велосипеде из уральского села Верхотурье в Москву (около двух тысяч вёрст). Это был первый в мире велопробег. В сие путешествие крепостного Артамонова послал его хозяин — владелец завода, который возжелал удивить царя Александра I «диковинным самокатом». За изобретение велосипеда Артамонову со всем его потомством была дарована свобода от крепостной зависимости. Велосипед Артамонова якобы хранится в краеведческом музее Нижнего Тагила. Как показал химический анализ железа, велосипед из нижнетагильского музея оказался самоделкой конца XIX века (сделан не ранее 1870 года), выполненной по английским образцам. Что касается самого Артамонова, то он впервые упоминается в книге В. Д. Белова «Исторический очерк уральских горных заводов» (издание 1898 г., Санкт-Петербург): «Во время коронования императора Павла, следовательно в 1801 г., мастеровой уральских заводов Артамонов бегал на изобретённом им велосипеде, за что по повелению императора получил свободу со всем потомством». В действительности Павел I короновался в 1797 году, а в 1801 — Александр I. Белов не приводит никаких ссылок на документы, подтверждающие его поразительную находку. Не найдены они и впоследствии. Никаких упоминаний об Артамонове не удалось найти ни в камер-фурьерских церемониальных журналах 1796, 1797 и 1801 годов, ни в «повестке по случаю кончины Его императорского величества государя императора Павла Петровича», ни в описании коронации Его императорского величества Александра Павловича, ни в «Списке о всех милостях, излиянных покойным государем Павлом I в день его коронации 5 апреля 1797 года», ни в архивах канцелярии Н. Н. Новосильцева, созданной в 1801 году и занимавшейся рассмотрением технических изобретений, ни в подборке материалов о крепостных изобретателях, публиковавшейся в «Отечественных записках» П. П. Свиньина (1818—1830). Не найдено и никаких других документов, которые бы подтверждали рассказ Белова.

Прототипом легенды, возможно, послужили крепостной изобретатель Е. Г. Кузнецов-Жепинский, действительно получивший вольную (вместе с племянником Артамоном) в 1801 году за свои изобретения. Однако Кузнецов сконструировал не велосипед, а дрожки с верстометром и музыкальным органом.

1817 год и далее

Хотя велосипед воспринимается нами как некое простое и гениальное целое (о чём свидетельствует поговорка «изобретать велосипед»), в реальности его изобрели как минимум в три приёма.

В 1817 году немецкий профессор барон Карл фон Дрез из Карлсруэ создал первый двухколёсный самокат, который он назвал «машиной для ходьбы». Он был снабжён рулём и выглядел в целом, как велосипед без педалей; рама была деревянной. Изобретение Дреза назвали в его честь дрезиной, и слово «дрезина» поныне осталось в русском языке. Возможной причиной изобретения стало то, что предыдущий, 1816 был «Годом без лета». Тогда Северное Полушарие постигла самая сильная климатическая аномалия в истории, что катастрофически сказалось на урожае, вызвало голод и снизило поголовье лошадей. В 1818 году в Баден-Бадене фон Дрез получил «Großherzogliches Privileg» (тогдашний аналог патента) на своё изобретение. Вскоре машина Дреза завоевала популярность в Великобритании, где стала называться «денди-хорз».

В 1839-1840 кузнец Киркпатрик Макмиллан в маленькой деревушке на юге Шотландии усовершенствовал изобретение Дреза, добавив педали и седло. Получается, что Макмиллан создал велосипед, похожий на современный. Педали толкали заднее колесо, с которым они были соединены металлическими стержнями посредством шатунов. Переднее колесо поворачивалось рулём, велосипедист сидел между передним и задним колесом. Велосипед Макмиллана опередил своё время и остался малоизвестным.

В 1845 году англичанин Р. У. Томпсон запатентовал надувную шину, но она оказалась технологически несовершенной.

В 1862 году Пьер Лалман (англ.), 19-летний мастер по изготовлению детских колясок из Нанси (Франция), увидел «денди-хорз» и придумал оснастить его педалями — на переднем колесе. Лалман ничего не знал о велосипеде Макмиллана, и на его машине педали нужно было крутить, а не толкать. В 1863 Лалман перебрался в Париж, где смастерил первый велосипед, напоминающий те, что нами любимы.

В 1864 году лионские промышленники братья Оливье оценили потенциал машины Лалмана и в сотрудничестве с каретным инженером Пьером Мишо начали массовый выпуск «денди-хорзов» с педалями. Мишо догадался сделать раму велосипеда металлической. По некоторым сведениям, Мишо и придумал для устройства название «велосипед». Поработав у Мишо-Оливье короткое время, Лалман отправился в Америку, где в ноябре 1866 запатентовал своё изобретение. Очевидно, Пьера Лалмана и стоит считать фактическим изобретателем велосипеда.

С 70-х годов XIX века стала приобретать популярность схема «пенни-фартинг». Название описывает соразмерность колёс, ибо монета пенни была намного больше фартинга. На втулке «пенни» — переднего колеса, были педали, и седло ездока было почти прямо сверху от них. Большая высота сидения и центр тяжести, смещённый к переднему колесу, делали такой велосипед весьма опасным. Альтернативой им были трёхколёсные самокаты.

• Здесь ездок помещается на седле, расположенном прямо над большим колесом, от 130 до 160 см диаметра, а маленькое колесо расположено сзади. На неровной дороге такие В. опасны: ездок неудержимо опрокидывается головой вперед, если под колесо попадет какое-либо препятствие, способное значительно замедлить его движение. Поэтому придумали помещать седло далее назад и пониже; тут нужен уже очень сильный толчок, чтобы приподнять ездока и перекинуть его вперед. Но если ось отодвинута далеко вперед, то ездок не может действовать на педали с полною силою.

В 1867 году изобретателем Каупером была предложена удачная конструкция металлического колеса со спицами. В 1878-м году английский изобретатель Лоусон ввёл в конструкцию велосипеда цепную передачу.

Первый велосипед, похожий на используемые в наши дни, назывался Rover — «Скиталец». Он был сделан в 1884 году английским изобретателем Джоном Кемпом Старли и выпускался с 1885 года. В отличие от велосипеда «пенни-фартинг», Ровер обладал цепной передачей на заднее колесо, одинаковыми по размеру колёсами, и водитель сидел между колёсами. Велосипеды такой конструкции получили название безопасных (Safety), а слово Rover во многих языках и поныне обозначает велосипед (польское Rower, белорусское Ровар, западноукраинское Ровер [Ров`эр]). Фирма Rover стала огромным автомобильным концерном и просуществовала до 15 апреля 2005 г, когда была ликвидирована из-за банкротства.

В 1888 году шотландец Джон Бойд Данлоп изобрёл надувные шины из каучука. Они были технически совершеннее, чем запатентованные в 1845 году, и получили широкое распространение. После этого велосипеды избавились от клички «костотрясы». Это изобретение сделало езду на велосипедах намного удобнее, что способствовало их популяризации. 1890-е годы назвали золотым веком велосипедов.

Хотя велосипеды 1890-х во многих отношениях были похожи на современные, но, так как они обычно делались из ржавеющей стали (нержавеющую сталь варить ещё не умели) и не были покрашены, то требовали трудоёмкого ухода (чистка, смазка, промывание бензином или керосином) после каждой поездки. Описание «обычной чистки велосипеда» в книге 1895 года занимает 4 страницы.

В 1898 были изобретены педальные тормоза и механизм свободного хода, позволявший не вращать педали, когда велосипед катится сам. В те же годы изобрели и ручные тормоза, но широкое применение они нашли не сразу.

Первый складной велосипед сделан в 1878 году, первые алюминиевые — в 1890-х годах, а первый лигерад (иногда называемый рикамбент, велосипед, на котором можно ездить в лежачем положении) — в 1895 году (а в 1914 году началось массовое производство лигерадов фирмой «Пежо»).

К началу XX века относятся первые механизмы переключения скоростей. Однако они были несовершенными. Одним из первых способов переключения скоростей, применяемых на спортивных велосипедах, было оборудование заднего колеса двумя звёздочками — по одной с каждой стороны. Для переключения скорости надо было остановиться, снять заднее колесо и перевернуть его, вновь зафиксировав и натянув цепь. Планетарный механизм переключения передач изобретён в 1903 и стал популярным в 1930-е годы. Переключатель скоростей в том виде, в каком он применяется сегодня на большинстве велосипедов, изобретён лишь в 1950 г. известным итальянским велогонщиком и производителем велосипедов Туллио Кампаньоло (Tullio Campagnolo).

Велосипеды продолжали совершенствоваться и во второй половине XX века. В 1974 году началось массовое производство велосипедов из титана, а в 1975 — из углепластика. В 1983 году был изобретён велокомпьютер. В начале 1990-х получили распространение системы индексного переключения скоростей.

В течение XX века интерес к велосипедам переживал свои пики и спады. Начиная примерно с 1905 года, велосипеды во многих странах, в частности в США, стали выходить из моды из-за развития автомобильного транспорта. Дорожная полиция часто относилась к велосипедистам как к помехе движению автомобилей. К 1940 году велосипеды в Северной Америке считались игрушками для детей. С конца 1960-х годов велосипеды снова вошли в моду в развитых странах, благодаря пропаганде здорового образа жизни и всеобщему осознанию важности экологических проблем.

В СССР в конце XX века наиболее распространёнными моделями велосипедов были (отсортированы по возрастанию размера): Дружок, Бабочка, Лёвушка, «Чемпион», Ветерок, Олимпик, Школьник, Орлёнок, Кросс, Кама, Десна, Салют, Уралец, Украина, «Минск», Аист, Урал, Турист, Спутник, Старт-шоссе. Существовало несколько моделей с отсоединяемыми боковыми колёсами — «Дружок», «Конёк-Горбунок» и «Мишка» (для детей).

Весь материал взят с русскоязычной версии википедии

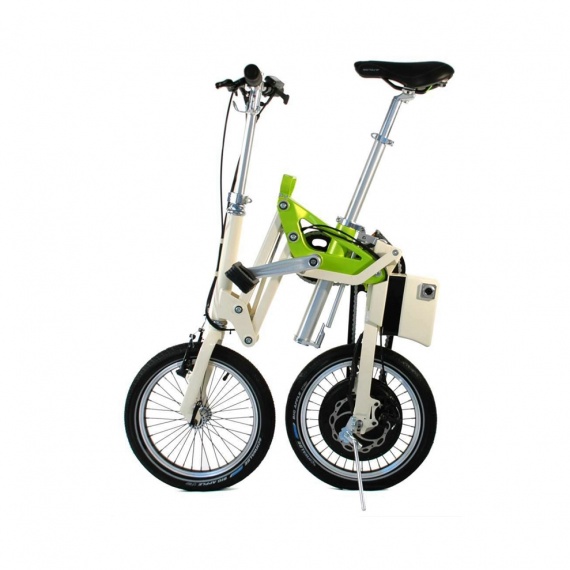

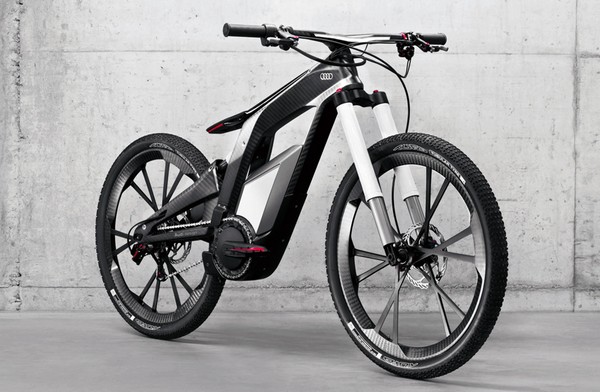

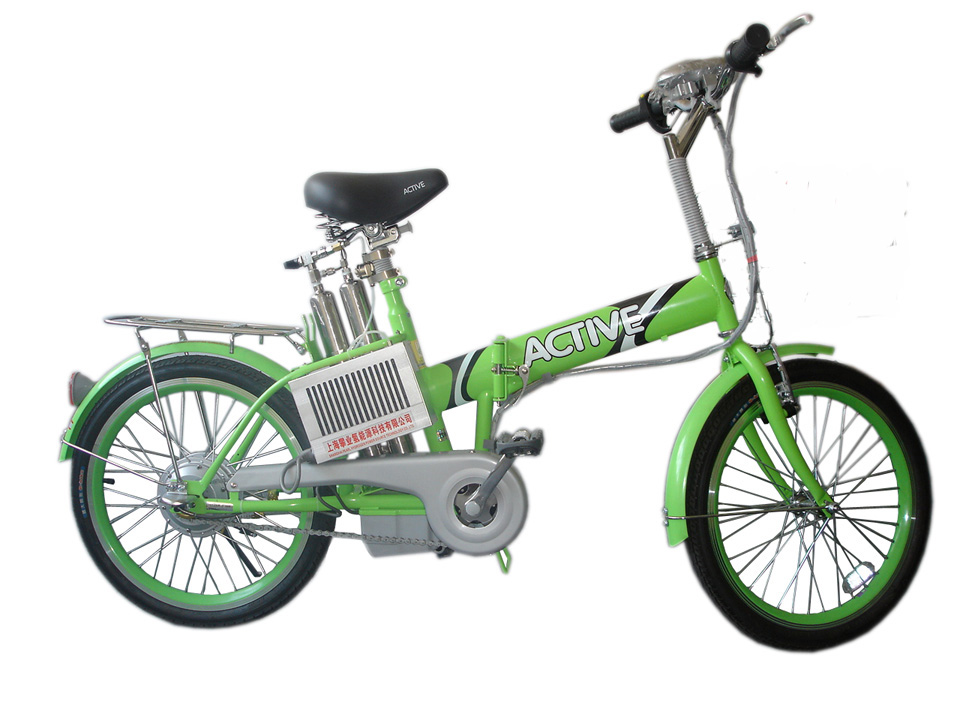

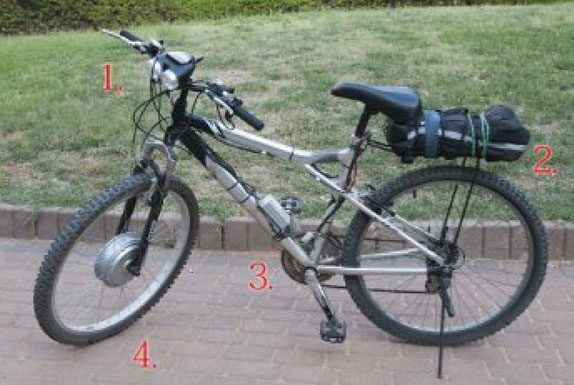

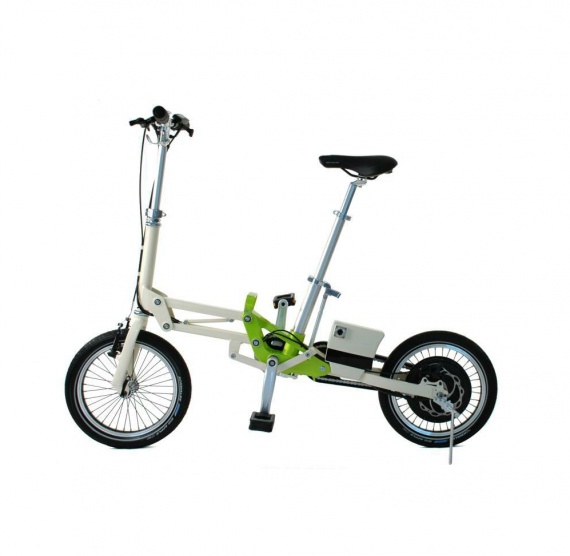

Электрический велосипед (Электровелосипед, пауэрбайк, e-bike, pedelec (англ.)) представляет собой велосипед с электрическим приводом, который частично или полностью обеспечивает его движение.

В общем случае электровелосипед отличает от обычного велосипеда наличие трёх дополнительных компонентов : Электродвигателя, аккумуляторной батареи и контроллера. В отличие от мотоцикла или скутера — электровелосипед может также приводиться в движение педалями и его обслуживание, если исключить электрические компоненты, не отличается от обслуживания велосипеда.

История

Идея оснащения движителем возникла с появлением самого велосипеда. В 1888 году Джон Данлоп изобрёл шины с покрышкой что значительно повысило комфорт и безопасность езды, сделав велосипед одним из самых популярных средств передвижения на Земле. Дальнейшее развитие связано с прогрессом в области электротехники. С 1890 сразу несколькими патентами была защищена конструкция электрического привода, устанавливаемого на велосипеде. Так, патент США (1895) описывает устройство велосипеда оснащенного электродвигателем постоянного тока. В 1899 году Джон Шнепф разработал модель привода заднего колеса.

Продолжительное время конструкция электровелосипеда не притягивала интереса потребителей и крупных производителей, но в 1990-х годах с развитием бытовой электроники и появлением компактных контроллеров интерес возродился. В 1992 году компания Zike начала выпуск электровелосипедов оригинальной конструкции. C этого момента выпуск электровелосипедов во всём мире постоянно растёт. Так, на рынке США наивысший рост объёма продаж пришёлся на 2002-2003 годы; объём продолжает расти.

В Китае первые промышленные образцы электровелосипедов местного производства появились в 1998 году. В 2007 году их ежегодный выпуск в Китае достиг 17 млн штук и к 2010 году, согласно оценкам, вырастет до 22 млн. Ныне Китай - крупнейший в мире производитель электровелосипедов и одновременно потребитель. Мировое производство электровелосипедов оценивается в 18 млн штук, ожидаемый прирост к 2010 году - около 30 млн штук в год.

Достоинства и недостатки

Достоинства

• Электровелосипед позволяет преодолевать подъёмы и значительные расстояния неподготовленным людям

• Если заряд батарей кончится, то можно доехать на педалях

• Возможность зарядки батарей от бытовой электросети

• Электровелосипед, как и обычный, можно хранить в городской квартире

• Энергетические и экономические затраты на перемещение одного человека меньше, чем у любого другого вида транспорта, включая общественный. В частности, суммарные затраты первичной энергии для электрического велосипеда в 2-4 раза ниже, чем у обыкновенного велосипеда.

• Меньшее загрязнение атмосферы в случае массового отказа от автомобилей с ДВС в пользу электровелосипедов.

Недостатки

• Высокая цена

• Длительное время зарядки батарей и малый срок их службы

• Малый запас хода на электроприводе, даже с наилучшими аккумуляторами

• Педалирование затруднено большим весом конструкции.

Разновидности

В общем случае электровелосипеды можно разделить на:

• Собранные в заводских условиях. Для заводских электровелосипедов характерны специальные рамы разработанные для крепления батарей (существуют даже модели, в которых батареи спрятаны внутри трубчатой конструкции рамы), а также специальные конструкции колёс и в целом специфический дизайн. Например, А2В

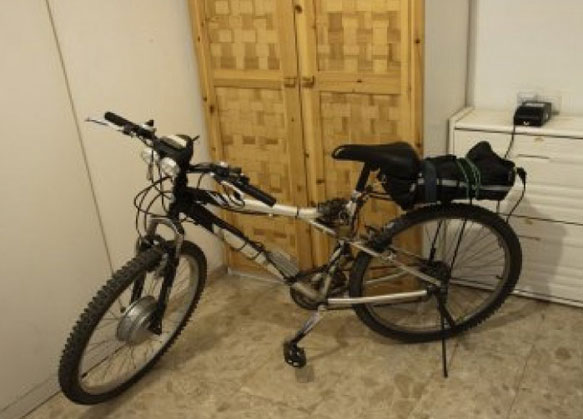

• Любительские (самостоятельно собранные) электровелосипеды - в своей основе обычные городские велосипеды с установленными на них компонентами, доступными на рынке. В настоящее время в продаже есть самые разнообразные готовые комплекты (двигатель, контроллер, батареи, зарядное устройство), которые позволяют практически любому человеку с небольшой технической подготовкой собрать такое средство передвижения.

На конференции по изменению климата в Копенгагене в 2009 году представителями Массачусетского технологического института было представлено «Копенгагенское колесо», которое представляет собой велосипедное колесо с интегрированным в него электродвигателем, аккумулятором и контроллером, что позволяет переделать обычный велосипед в электро просто заменой заднего колеса. Такое колесо автоматически помогает при педалировании, а для торможения использует электродвигатель, запасая энергию в аккумуляторе. Для управления колесом используется телефон, подключающийся к колесу по BlueTooth. Так же в колесо встроены датчики, собирающие информацию о экологической обстановке, GPS, GPRS.

Компоненты

Специфика и характеристики электрических компонент во многом объединяют электровелосипед и электромобиль

Электродвигатель

Возможны, вообще говоря, два основных способа передачи крутящего момента от электродвигателя к колесу.

Мотор-колесо в настоящее время наиболее распространённая разновидность привода. Здесь в качестве электродвигателя используется бесколлекторный электродвигатель постоянного тока. При этом собственно двигатель крепится на месте ступицы переднего или заднего колеса велосипеда. Использование мотор колеса позволяет переоборудовать практически любой распространённый городской велосипед под мотор-колесо с минимальными затратами. Дизайн средства передвижения почти не страдает и наличие электрического двигателя не бросается в глаза. Мотор-колесом может быть любое из колес или оба одновременно. Часто мотор-колесо продаётся в уже собранном (заспицованном) виде. Диапазон мощности у серийно выпускаемых мотор-колёс, приводящих в движение электровелосипеды как правило колеблется в пределах от 200 до 1000 ватт.

Менее распространённой является схема, при которой электродвигатель крепится над колесом (как правило задним) и передает крутящий момент через цепную или ременную передачу. В этом случае мощность двигателя сравнительно меньше, чем в случае мотор колеса, а переоборудование становится сложнее и несколько страдает внешний вид.

Батареи

Наиболее распространены следующие типы батарей:

• Свинцово-кислотные

• Никель-металл-гидридные

• Li-ion

• LiPo

• LiFePO4

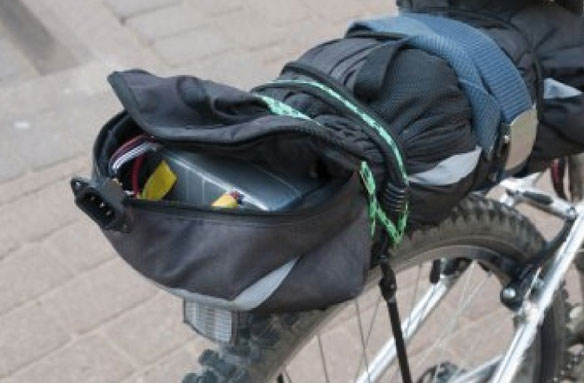

Батареи обычно крепятся на багажнике в специальном контейнере, на велосипедной раме или в специальных отсеках внутри рамы, если это предусмотрено конструкцией. Наиболее перспективным считается использование литиевых батарей ввиду их лучших характеристик (хотя и сравнительно более высокой цены) и постоянного увеличения их производства.

В 2007-2008 годах на рынке появляется новая разновидность литий-ионных аккумуляторов - литий-железо-фосфатные, LiFePO4. Их появление решило две проблемы традиционных литий-ионных аккумуляторов: риск воспламенения и взрыва при перегреве во время заряда или разряда большими токами, а также относительно небольшое количество циклов заряда-разряда (обычно заявляются 500 и 2000 циклов соответственно). Типичные характеристики LiFePO4 батарей 2009 года выпуска: напряжение 39.6 вольт, ёмкость 10 А*ч, масса 3.5 кг, что при типичном расходе энергии 15 ватт-час на километр даёт запас хода электровелосипеда около 25 км. Еще более лучшими характеристиками (энергоемкость и разрядный\зарядный токи) обладают LiPo аккумуляторы. В частности, для блока в 3.5Кг, указанного выше из LiFePo4 (40в10Ач = 400втч), при том же весе LiPo будут иметь большую энергоёмкость (45в10ач - 450втч), и выдерживать длительные разрядные токи в 4С (40А с 10Ач) и зарядные в 3С (30А для 10Ач) без суицида. Это позволяет собирать относительно легкие батареи для мощных комплектов (2Квт+), и заряжать их за считаные минуты - 15 минут с использованием 1.5квт зарядки (48в 30а) для приведенных выше 45в10Ач. Но у LiPo есть свой минус - они возгораются при сильном перезаряде или механическом повреждении.

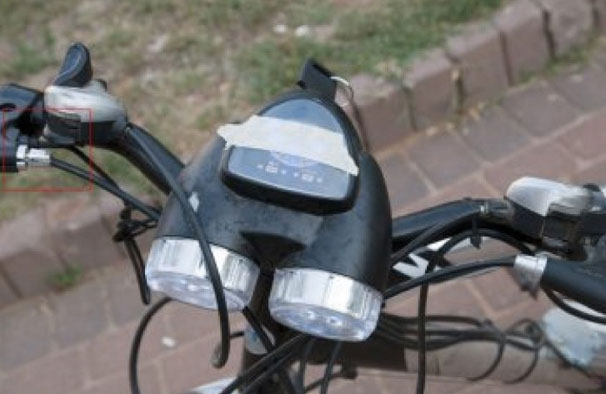

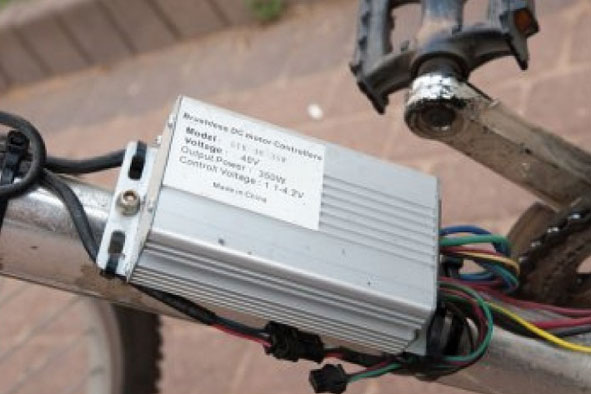

Контроллер

Контроллер (controller - с англ. "управляющий") - это электронное устройство, управляющее работой электровелосипеда. Контроллеры делятся по следующим параметрам: напряжение питания (24/36/48/64/72/80 и более вольт); рекуперация энергии от мотора (есть/нет); количество датчиков Холла (Hall sensor); наличие датчиков от педалей (есть/нет); тип электромотора (щёточный/бесщёточный); тип регулятора мощности (аналоговый/дискретный); возможность подключения к другим контроллерам (есть/нет); круиз-контроль (есть/нет); различные индикаторы, фары и переключатели.

Рекуперация энергии может осуществляться при торможении и/или на холостом ходу, в зависимости от возможностей контроллера и мотора.

Обычно контроллеры делаются в виде платы, расположенной в алюминиевом корпусе, выполняющем функции радиатора для отвода тепла и предохраняющем устройство от окружающей среды. Из корпуса выводятся разноцветные кабели с контактными разъёмами для различных устройств электровелосипеда.

Основные функции контроллера: подавать ток от аккумулятора на электродвигатель в соответствии с установками пользователя; выдавать на индикатор остаток заряда батареи; фиксировать нажатия педалей и скорость движения велосипеда для экономии энергии; поддерживать постоянную скорость движения (круиз-контроль); заряжать аккумулятор при торможении.

Применение

Несмотря на наличие привода, электровелосипед используется примерно так же, как и обычный велосипед, и в большинстве стран не требует для вождения наличия прав или номерного знака. Электровелосипед хорошо подходит как средство передвижения для широкого круга любителей с самым разным уровнем подготовки, поскольку позволяет дозировать физическую нагрузку.
