BMX

Автор  Вадиван Пятница, 22 июня 2012

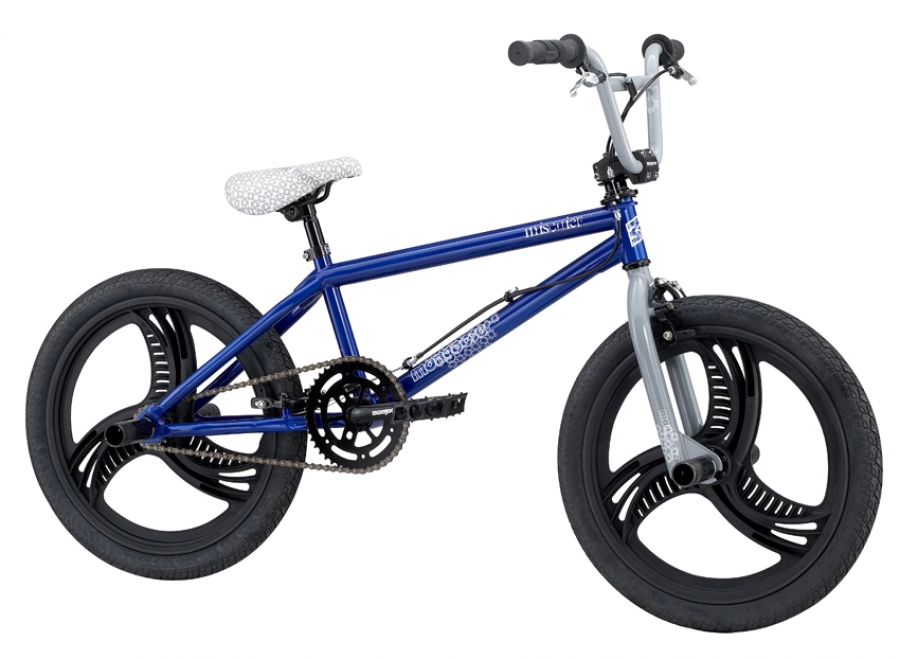

BMX (англ. Bicycle Moto Cross, Велосипедный Мотокросс) — велосипед, предназначенный для соревнований по BMX.

Главной особенностью велосипеда BMXявляется полное отсутствие подвески и наличие всего лишь одной передачи. В остальном же вариации могут быть разными.

Рамы для BMX делаются из расчёта на прочность, поэтому рама всегда имеет в своей геометрии два треугольника с общим основанием, крепления для втулки (дропауты) имеют большую площадь и толщину. Для увеличения прочности ввариваются дополнительные горизонтальные косынки в задние перья рамы и иногда между главными трубами. Дешёвые рамы для BMX’а делаются из стали, а более дорогие — из сплава хрома и молибдена, титана или алюминия. В технологии изготовления рам применяют «баттинг» — вытягивание ещё горячих труб. В итоге в местах нагрузки трубы более толстые, а где её мало — тоньше. Вытягивание может быть многоэтапным.
На раме кареточный стакан (под подшипники для оси шатунов) может быть четырёх видов:

  • American (Американка). Самый большой стакан, устанавливается на старые или дешёвые велосипеды. Рассчитан на запрессовывание двух подшипников в комплекте со втулкой между ними, чтобы подшипники не ломались при затягивании.

  • Mid (Мид). По геометрии абсолютно такой же, как и американка, но примерно на треть меньше по диаметру.

  • Spanish (Испанка). Этот стакан устроен так же, как и американка, но является самым маленьким.

  • Euro (Евро). Эта стакан имеет резьбу и рассчитан на установку особой каретки. В ней есть два завинчивающихся в раму цилиндра, в которые запрессованы четыре подшипника и втулка между подшипниками.

На руле ВМХ, как правило, есть кроссбар (англ. crossbar) — перекладина посередине, повышающая прочность руля. Руль может быть сделан двухэлементным и более. Самые популярные рули — двухэлементные (из двух труб) и четырёхэлементные (соответственно, из четырёх). На концах руля, как правило, устанавливаются (натягиваются) грипсы - ручки для повышения сцепления рук с рулем. Для того чтобы грипсы не спадали, а также чтобы при падении велосипеда не повреждался руль, на него устанавливаются баренды - пластиковые заглушки по обеим сторонам руля, фиксирующиеся винтами.

Деталь, которая соединяет руль с вилкой. Выполняется в основном из цельного куска алюминия.

Деталь, к которой крепится переднее колесо. Состоит из двух ног, штока и дропаутов (пластины, держащие втулку). Как и на раме, дропауты имеют увеличенную площадь и толщину. Может выполняться из тех же материалов, что и рама, и может быть рассчитана на установку оси в 10 мм, реже — 14 мм.

Пега (англ. Peg — колышек, штифт) — металлическая трубка, устанавливающаяся на ось. Пеги используют для скольжения на гранях и перилах, а также как дополнительную опору при выполнении трюков. Пеги делают из стали, хромомолибденового сплава, титана и прочного пластика. Пеги бывают длинными, короткими и т. н. «микро пегами» (выглядят как длинные гайки). Пеги для катания в стиле "Flat" обычно больше в диаметре, чем стандартные, и имеют цепкую поверхность для предотвращения соскальзывания ноги.

Под системой понимают сами шатуны и соединяющую их ось. В системе на BMX применяется ось 19 и 22 мм. У ВМХ шатуны могут быть четырёх видов: Одноэлементные , когда оба шатуна и ось выполнены в виде одной детали. Двухэлементные, когда один из шатунов представляет единое целое с осью. Два с половиной элемента, когда ось с одного конца запаяна, и шатуны надеваются на неё с одной стороны. Такая ось имеет только один болт. Трёхэлементные, когда оба шатуна и ось являются отдельными деталями.

Также, шатуны различают по типу крепления к оси. Они могут быть четырёхгранными (срез оси представляет с собой квадрат), 8-, 10-,16- и 48-ми шлицевыми (каждый шлиц — «зацеп» за шатун).

Педали для BMX делаются из алюминия, магния или пластмассы. Магниевые педали легче алюминиевых, но более дорогие. Пластиковые педали самые лёгкие, но менее надёжные и имеют худшее сцепление в отличие от алюминиевых или магниевых. На дешёвых педалях обычно стальная ось и насыпные подшипники, на дорогих ось делается из хромомолибденового сплава и установлены промышленные подшипники. На некоторых педалях шипы ввинчиваются шестигранником. Также существуют педали без подшипников, работающие на трении скольжения(Odyssey JC\PC).

Велосипедисты, выполняющие много скольжений на пегах, надевают специальные «щитки» на втулки — «хабгарды» (англ. Hubguard, hubвтулка, guardзащита). Они предотвращают стирание втулки и спиц во время скольжения на пегах.

Корпус втулки в основном выполняется из алюминия. Во втулках для BMX применяются два закрытых промышленных подшипника. Втулка чаще всего имеет ось 10 мм, реже — 14 мм. Наиболее популярен вариант, когда втулку на вилке держат болты, ввинчивающиеся в ось. Втулка рассчитана на 36 (иногда 32) спиц, всё реже — на 48.

Корпус задней втулки, как и передней, чаще всего выполняется из алюминия, но может выполнятся и из титана. Задние втулки имеют ось 14 и 10 мм, и могут держатся на раме гайками или болтами. Втулки бывают левосторонние и правосторонние.
Задние втулки различают по сторонам свободного хода: в одну сторону (с использованием храпового механизма) и в две стороны (т. н. «фрикостеры» (англ. Freecoaster, freeсвободно, coastдвигаться накатом). Фрикостер позволяет не крутить педали назад при езде задним ходом (Fakie).
Существует три конструкции передачи усилия с цепи на втулку:

1. Фривильная(англ. FreeWheel, Free - свободный, Wheel - колесо)

  • Фривил— специальная велосипедная трещотка, навинчивающаяся на корпус втулки. Собачки и зацепы находятся в самом фривиле, и закрыты его корпусом. В корпусе самой втулки, в основном, расположено три подшипника, два из них под фривилом. Конструкция фривила не позволяет его сделать меньше, чем на 13 зубьев.

2. Кассетная

  • У кассетных втулок всегда есть драйвер (англ. Driver - ведущий шкив) — звездочка с храповым механизмом, передающим крутящий момент с цепи на колесо. Принцип работы втулки схож с принципом фривила, но в отличие от него собачки находятся внутри корпуса втулки. Драйвер или корпус втулки представляет с собой «кассету» для собачек и пружин храпового механизма. В драйвер чаще всего устанавливаются 2 или 3 промышленных шариковых подшипника, но может быть установлен один открытый роликовый или керамический (основанный на трении скольжения). Также применяются комбинации этих решений. Разделаются на два типа: С зубчаткой в корпусе в данном случае собачки и пружинка расположены на драйвере, есть варианты с 6, 4 и 3 собачками, а также разные системы пружин - одна круглая пружина на все собачки или же для каждой собачки своя пружина(такой способ обычно применяют для втулок с симметричным дизайном драйвера). С зубчаткой на драйвере(так же называется Q-lite) в этом случае собачки и пружинки находятся в корпусе втулки, а роль зубчатки выполняет драйвер. Плюс этой системы в том, что есть возможность установить более мощный подшипник в драйвере. В таких втулках для каждой собачки идет своя пружина.

3. Фрикостер

  • В этих втулках на драйвере вместо собачек нанесена крупная резьба. Внутри корпуса втулки на драйвер накручена специальная гайка. Принцип таков: когда крутятся педали, драйвер «накручивает» на себя гайку, та прижимается к корпусу и крутит колесо. Когда ездок перестаёт крутить педали, гайка чуть-чуть «откручивается» и больше не касается корпуса. При свободном ходе драйвер полностью выходит из зацепления со втулкой, поэтому колесо может крутится в обе стороны, не передавая крутящий момент на педали.

Обычно на ВМХ стоят тормоза типа U-Brake. Расположение тормозной системы на раме идёт из расчёта на то, что при кручении руля или рамы вокруг него, тросики тормоза не будут запутываться и терять свою эффективность. В связи с этим, тросик переднего тормоза идёт внутри вилки, а в тормозе на заднее колесо используется специальная деталь — гироротор. Этот элемент расположен на трубе рулевой колонки и представляет с собой подшипник с креплениями для тормозных тросиков. На тросиках, до и после гироротора применяются разветвители: первый раздваивает тросик, а второй — объединяет их в один. Таким образом, на гироротор идёт два тросика, расположенных по разным краям, делая нагрузку на него равномерной. Иногда вместо гироротора и разветвителей ставят один длинный тросик, причём такой длины, чтобы руль мог свободно сделать один или несколько полных оборотов. Некоторые BMX’еры предпочитают вообще не ставить тормозов в целях снижения веса велосипеда или в зависимости от стиля катания.
