Рама электровелосипеда выглядит как обычная, пока не начнёшь присматриваться: усиленные дропауты под мотор-колесо, уплотнённая каретка, посадочное место под батарею и проштамповки под проводку. Вес машины вырос на 10–15 кг, нагрузки — на треть, и рама на это отвечает. Разбираем, чем рамы электробайков отличаются от классических и какие типы встречаются.
Что изменилось против обычной рамы
Усиление. Мотор-колесо весит 3–7 кг и крутится с моментом, который пытается «выкрутить» дропауты из перьев; кареточный мотор тянет цепь с усилием спортсмена-тяжеловеса. Поэтому у электровелосипедных рам дропауты толще, перья шире, кареточный узел массивнее, а сварные швы рассчитаны под динамические нагрузки.
Вес. Сама рама тяжелее классической аналогичной на 1–2 кг, а весь аппарат — на 8–15 кг в зависимости от батареи и мотора. Это фатально для подъёма по лестнице в квартиру на 5 этаж и решается складной рамой или гаражом.
Коммуникации. Внутри рамы проложены провода от батареи к контроллеру и мотору: у современных машин они скрыты в полости труб, у бюджетных — стянуты хомутами снаружи.
Жёсткость. Прибавка веса и моторный момент заставляют делать раму жёстче на скручивание, иначе электробайк «гуляет» на скорости. Отсюда массивные перья и заниженная подседельная труба у городских моделей.
Материал: алюминий рулит
| Материал | Вес рамы | Почему да / почему нет |
|---|---|---|
| Алюминий (6061, 7005) | 2,5–3,5 кг | Стандарт индустрии: жёсткий, дешёвый в производстве, не ржавеет. Минус — усталость металла, но для рамы это не критично |
| Сталь (хромоль) | 3,5–5 кг | Комфорт и ремонтопригодность, но в связке с мотором и батареей машина становится якорем. Остаётся в сегменте грузовых и «туринговых» электробайков |
| Карбон | 2–2,5 кг | Дорог, требует сертифицированных посадочных мест под мотор и батарею — почти только у брендовых машин верхнего сегмента |
Типы рам электровелосипедов

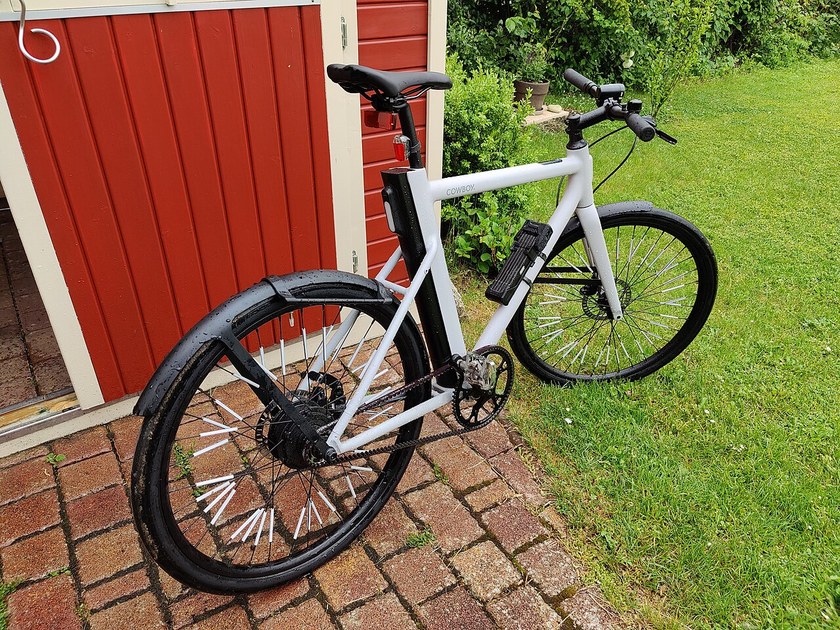

Классическая закрытая (треугольная). Знакомая геометрия горного или шоссейного велосипеда. Плюс — жёсткость и удобная посадка батареи внутрь треугольника, минус — перешагивать через высокую раму с грузом или в зимней одежде.
Открытая (step-through). Заниженная верхняя труба, садиться можно «как на табуретку». Доминирующий формат городских электровелосипедов: аудитория ездит в любой одежде и с сумками. Жёсткость компенсируют массивным подседельным узлом.
Складная. Замок посреди рамы, машина складывается для багажника, квартиры и метро. Идеал для «последней мили» в городе. Ограничения: меньшая жёсткость замка, компактные колёса 20″, обычно мотор до 350 Вт.
Грузовая (cargo, longtail/longjohn). Вытянутая рама с длинной задней платформой или передним багажником: возить детей, покупки, собаку. Мотор почти всегда кареточный, батарея ёмкая — вес груза съедает запас хода.
Жирноколёсная (fat bike). Рама с широкими перьями под покрышки 4–4,5″: песок, снег, дачные грунтовки. Тяжёлая, но на электротяге жироколёсник едет там, где обычный велосипед стоит.
Куда ставят батарею — и почему это часть разговора про раму
Три схемы размещения: на подседельной трубе (съёмная на замке — удобно забирать домой на зарядку, минус — болтается и пачкается), внутри подседельной трубы (интегрированная: красиво, центр тяжести ниже, но снимать аккумулятор для зимнего хранения мучительно), на багажнике (устаревшая схема с высоким центром тяжести — на виражах машина требует привычки).
Что выбрать
Город и поездки на работу — открытая или складная рама со съёмной батареей. Дача и грунтовки — закрытая алюминиевая с мотор-колесом. Семья и грузы — cargo-формат с кареточным мотором. Универсального ответа нет, но закономерность простая: чем дальше от асфальта, тем закрытая рама и запас по прочности важнее эстетики.
